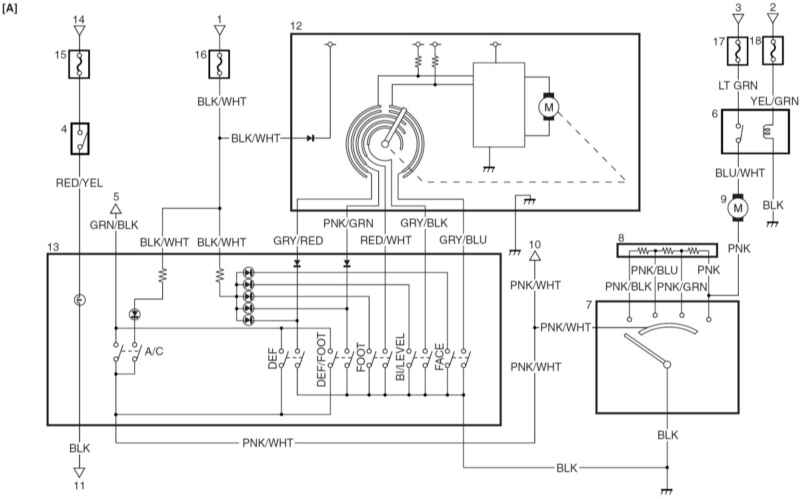

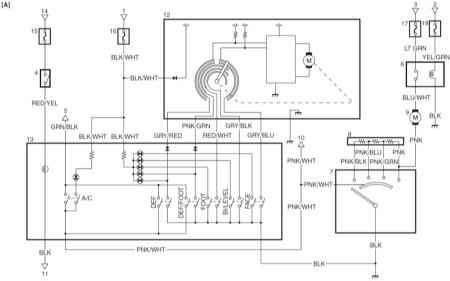

3.2.2. Электропроводка

A — автомобили с левым рулем
B — автомобили с правым рулем
1 — из переключателя зажигания 1
2 — из переключателя зажигания 2
3 — из предохранителя вентилятора
4 — реле фар
5 — к регулятору кондиционера
6 — реле электрического двигателя вентилятора
7 — выключатель электрического двигателя вентилятора
8 — резистор вентилятора
9 — электрический двигатель вентилятора
10 — к блоку управления двигателем
11 — к регулятору освещения (если оборудован) или на массу

12 — исполнительный механизм переключателя режимов отопителя
13 — переключатель режимов отопителя
14 — от главного предохранителя
15 — предохранитель задних огней 15 А
16 — предохранитель замка зажигания 20 А
17 — предохранитель отопителя 20 А
18 — предохранитель обогрева заднего стекла 15 А
19 — возбуждающий контур
20 — цветовые обозначения проводов смотрите Разделе Цветовые обозначения проводов
