5.1.3.7. Рычаг подвески / втулки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите цилиндрическую пружину. См. в данной Главе Раздел Цилиндрическая пружина.
Снимите болты и гайки рычага подвески. Затем снимите рычаг подвески.

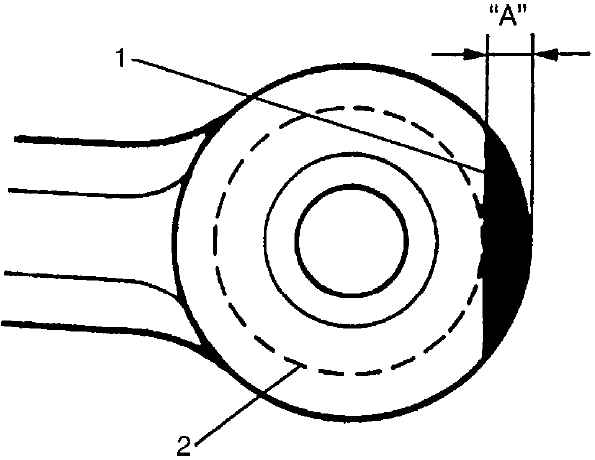

Осторожно, чтобы не повредить торцевую поверхность рычага подвески, срежьте фланцевую часть втулки рычага подвески (резина и сталь). Размер “A”: примерно 6 мм (0.236 дюйма).

1 — срезаемый фланец
2 — внешний диаметр втулки

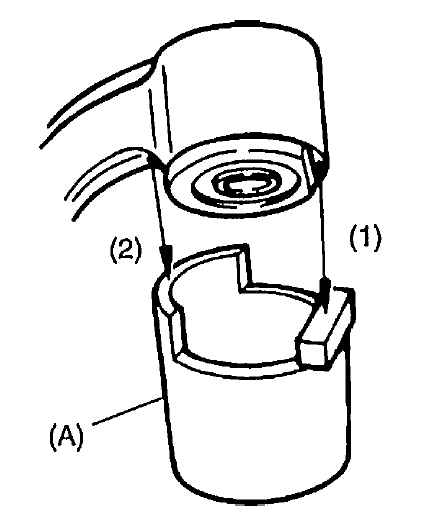

Положите рычаг подвески и специальный инструмент на гидравлический пресс. Совместите отрезаемый фланец рычага подвески с приваренной частью (1) специального инструмента, а сторону соединения с рычагом подвески со ступенчатой частью (2) специального инструмента. Специальный инструмент (A) — 09951-46020.

С особой осторожностью вытаскивайте втулку рычага подвески, чтобы прижать ее вертикально. Иначе можно получить травму.

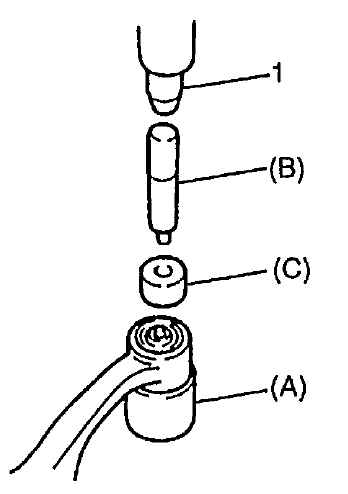

Снимите переднюю втулку, вытащив ее при помощи гидравлического пресса (1) и специального инструмента.

Специальный инструмент:
- (A): 09951-46020.
- (B): 09924-74510
- (C): 09951-16060

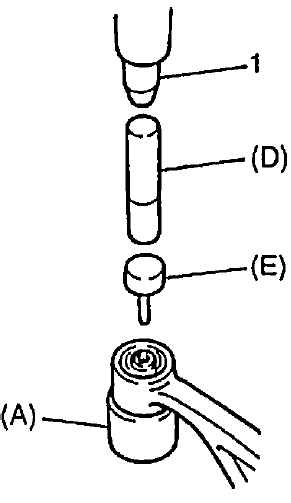

Снимите заднюю втулку, вытащив ее при помощи гидравлического пресса (1) и специального инструмента.

Специальный инструмент:
- (A): 09951-46020
- (D): 09913-80112
- (E): 09925-58210

Установка

Передняя втулка

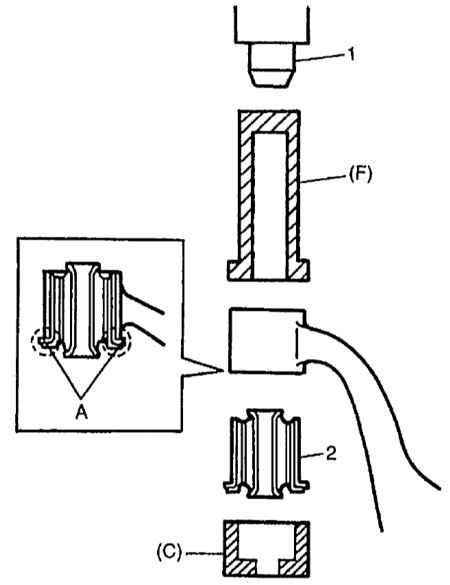

При помощи специального инструмента, вдавите переднюю втулку (2), пока ее фланец не коснется края корпуса рычага подвески.

Специальный инструмент
- (C): 09951-16060
- (F): 09913-85210

Вдавливание втулки можно облегчить, если обработать внутреннюю поверхность корпуса рычага подвески мыльной водой или маслом с присадками.

1 — гидравлический пресс
А — фланец втулки касается края корпуса

Задняя втулка

ПОРЯДОК ВЫПОЛНЕНИЯ

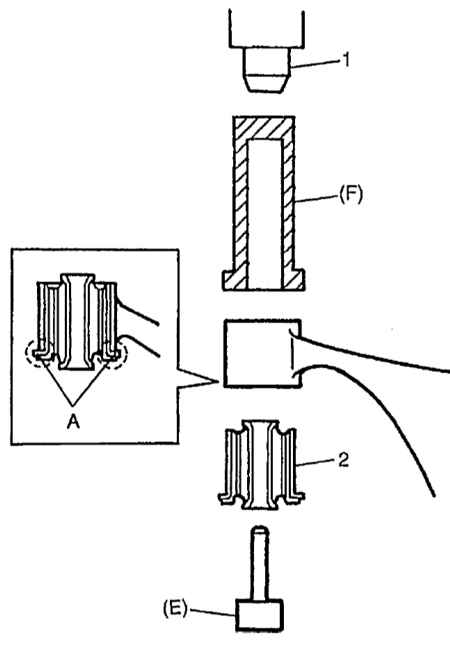

При помощи специального инструмента, вдавите заднюю втулку (2), пока ее фланец не коснется края корпуса рычага подвески.

Специальный инструмент
- (E): 09925-58210
- (F): 09913-85210

1 — гидравлический пресс
2 — задняя втулка
А — фланец втулки касается края корпуса

Установите рычаг подвески на шасси.
Опустите автомобиль в положение без нагрузки и затяните гайку рычага подвески до указанного значения момента затяжки.

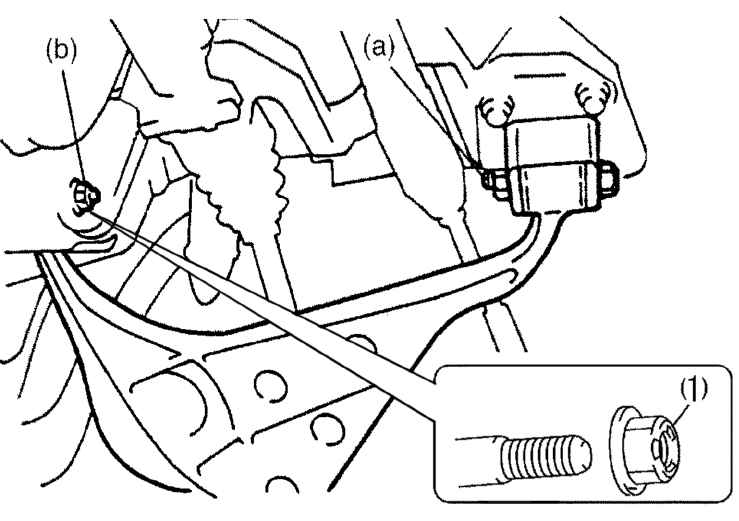

В модели с двигателем H27 не используйте повторно заднюю гайку переднего рычага подвески (1).

Момент затяжки:
- Передняя гайка рычага подвески (a): 85 Н•м (8.5 кг-м, 61.5 фунтов-фут)
- Задняя гайка рычага подвески (b): 126 Н•м (12.6 кг-м, 91.0 фунт-фут)

Далее установка аналогична установке цилиндрической пружины. См. в данной Главе Раздел Цилиндрическая пружина.
