5.2.3.3. Нижняя тяга

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите автомобиль и снимите заднее колесо.

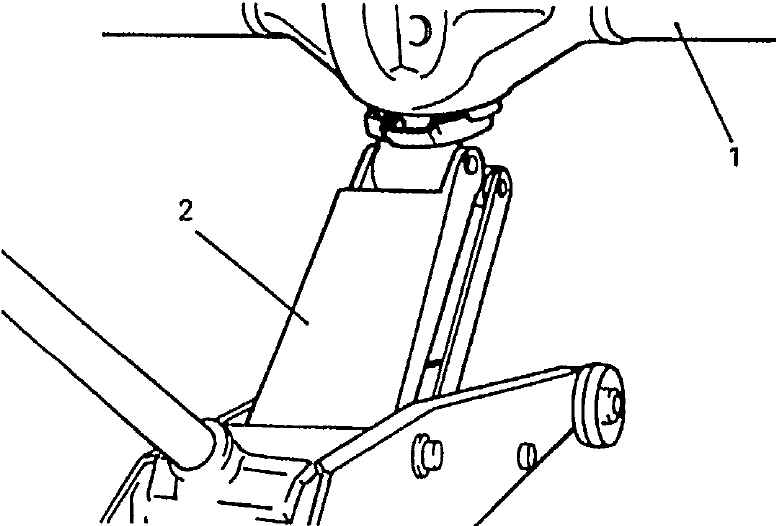

  1. Домкратом (2) подоприте корпус заднего моста (1).

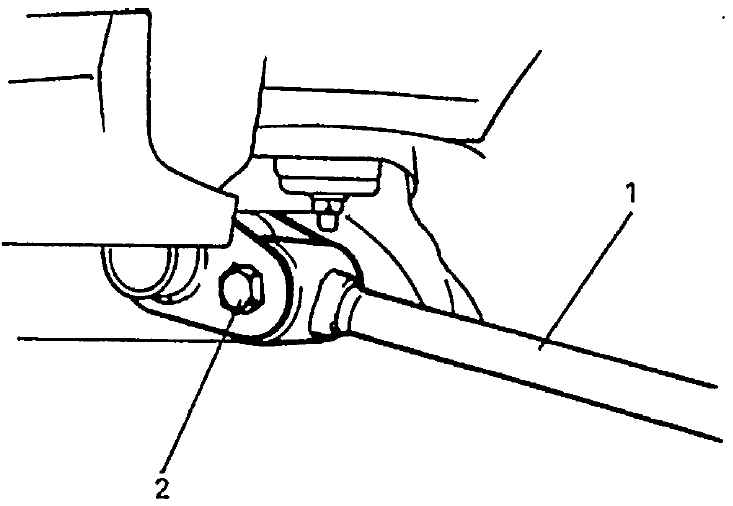

  1. Снимите передний крепежный болт (2) нижней тяги (1).

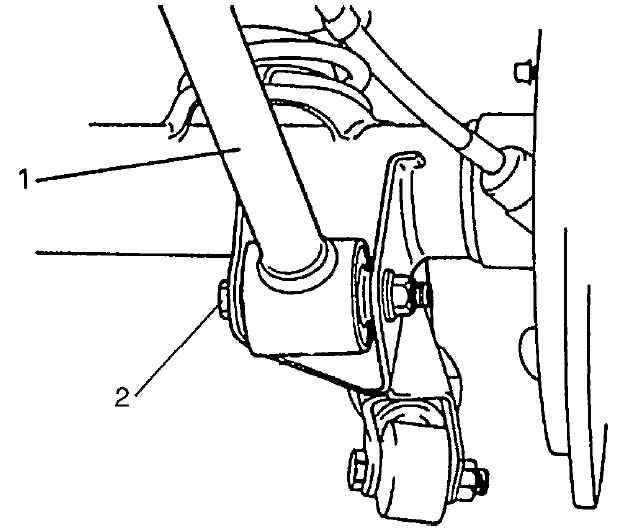

  1. Снимите задний крепежный болт (2) нижней тяги (1).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

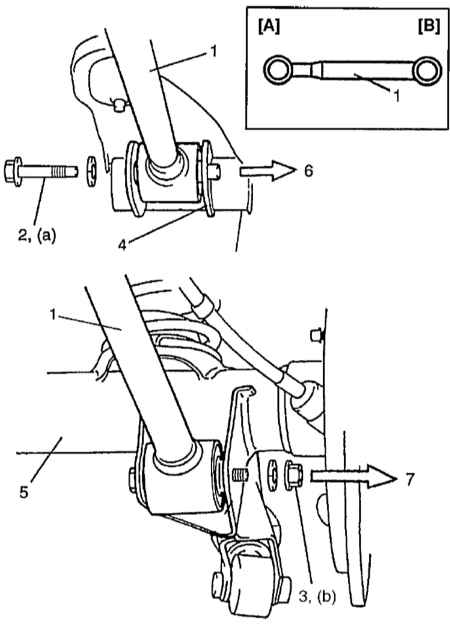

  1. Установите нижнюю тягу (1) на раму шасси (4) и корпус моста (5); правильное направление болтов при установке показано на рисунке. Гайки не затягивайте.
  2. Уберите домкрат из-под корпуса заднего моста (5).
  3. Установите колесо и затяните гайки колеса до указанного значения момента затяжки. Момент затяжки: гайки колеса — 100 Н•м (10.0 кг-м, 72.5 фунта-фут).
  4. Опустите подъемник и в ненагруженном состоянии автомобиля затяните передний болт (2) и заднюю гайку (3) нижней тяги (1) до указанного значения момента затяжки.
    • Момент затяжки:
      • передний болт нижней тяги (a): 100 Н•м (10.0 кг-м, 72.5 фунта-фут)
      • задний болт нижней тяги (b): 90 Н•м (9.0 кг-м, 65.0 фунтов-фут)

A — Сторона кузова
B — Сторона моста
1 — нижняя тяга
2 — передний болт
3 — задняя гайку
4 — рама шасси
5 — корпуса заднего моста
6 — центр кузова
7 — внешняя сторона кузова
