5.2.3.4. Верхняя тяга

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите автомобиль и снимите заднее колесо.

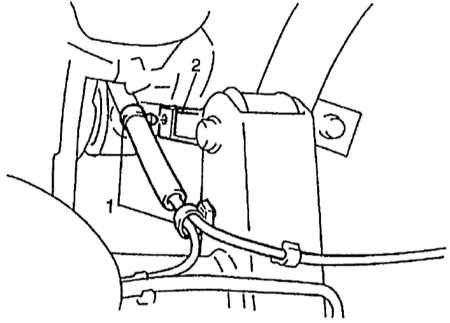

  1. Если имеется система антиблокировки тормозов ABS, отсоедините клемму провода датчика скорости колеса (1) от левой верхней тяги (2).

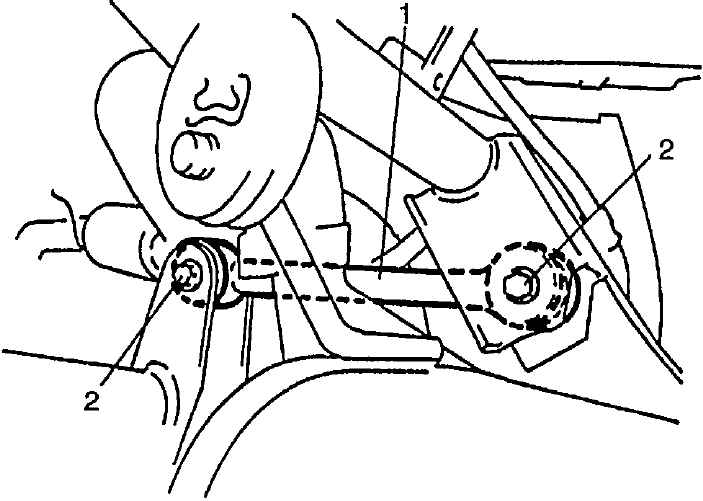

  1. Снимите верхнюю тягу (1).
1 — верхняя тяга
2 — болт

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

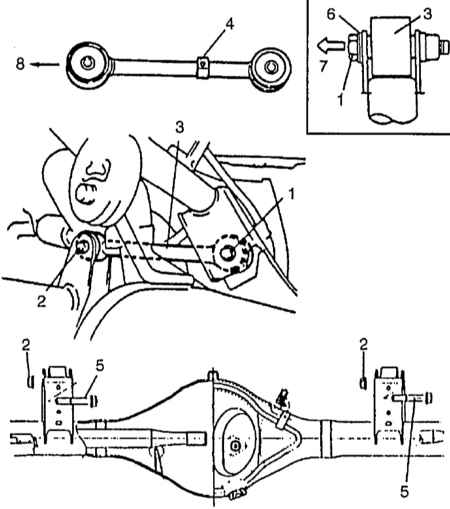

  1. Установите верхнюю тягу (3) на раму шасси и корпус моста; направление болтов при установке показано на рисунке ниже. Гайки не затягивайте.
  2. На рисунке показано определение направления при установке для левой верхней тяги (3) у автомобиля с системой антиблокировки тормозов ABS.
  3. Присоедините клемму провода датчика скорости колеса (4) к верхней тяге (3) (если имеется система антиблокировки тормозов ABS).
1 — передний болт верхней тяги
2 — гайка
3 — левая верхняя тяга
5 — задний болт верхней тяги
6 — шайба
7 — центр кузова
8 — передняя сторона

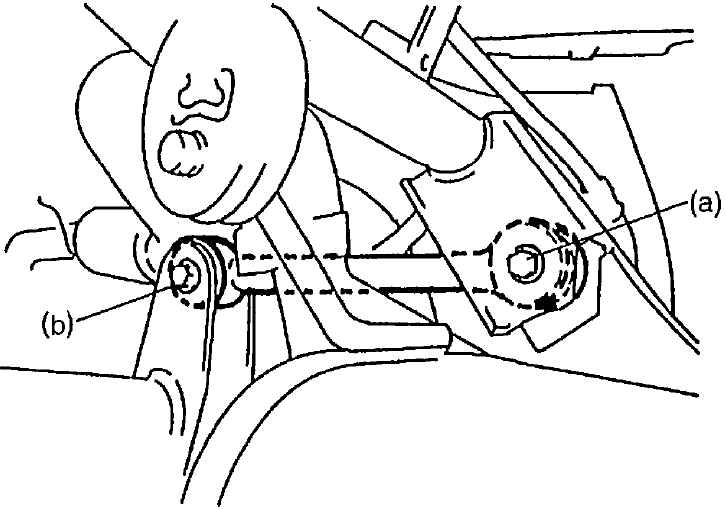

  1. Опустите подъемник и в ненагруженном состоянии автомобиля затяните передний болт и заднюю гайку верхней тяги до указанного значения момента затяжки.
    • Момент затяжки:
      • передний болт верхней тяги (a): 95 Н•м (9.5 кг-м, 69 фунтов-фут)
      • задний болт верхней тяги (b): 90 Н•м (9.0 кг-м, 65 фунтов-фут)
