5.2.3.5. Боковая тяга

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите автомобиль.
  2. Снимите крепежные болты (1) боковой тяги.
  3. Снимите боковую тягу (3).

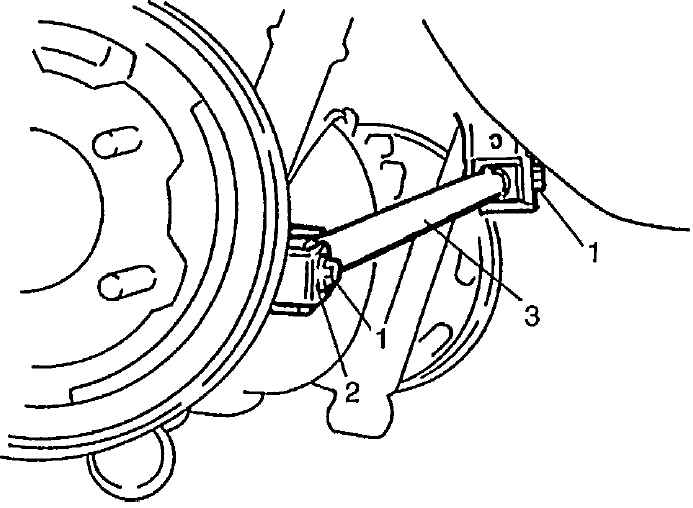

1 — крепежные болты
2 — шайба
3 — боковая тяга

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите боковую тягу на мост и кузов автомобиля.
  2. Опустите подъемник.
  1. Затяните крепежные болты боковой тяги до указанного значения момента затяжки.

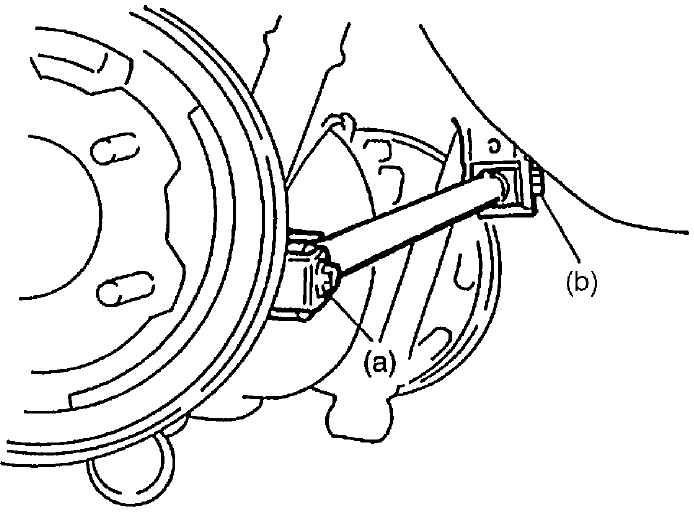

    • Момент затяжки:
      • болт с левой стороны (a): 100 Н•м (10.0 кг-м, 72.5 фунта-фут)
      • болт с правой стороны (b): 95 Н•м (9.5 кг-м, 69.0 фунтов-фут)
