7. Передний приводной вал / подшипник вала. Масляный сальник

Узел приводного вала представляет собой узел постоянной скорости (узел C.V.), скользящий в осевом направлении. Он состоит из внешней обоймы, корпуса, внутренней обоймы и шариков. В направлении поворота узел вращается так же, как и подшипник. Шарики полностью блокируют вращение и передают привод. Кроме того, у этого автомобиля имеется такая функция, что вал может скользить через шарики по канавкам внешней обоймы в направлении растяжения\сокращения приводного вала.

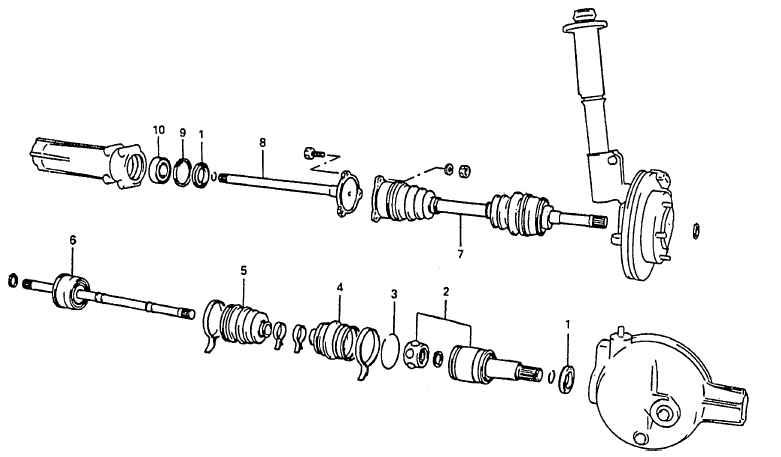

1 — масляный сальник приводного вала
2 — шариковый шарнир с осевым смещением валов (DOJ)
3 — разрезное стопорное кольцо
4 — кожух DOJ
5 — кожух сферического шарнира
6 — узел сферического шарнира (правая сторона)
7 — узел приводного вала (левая сторона)
8 — левый приводной вал
9 — стопорное кольцо подшипника приводного вала
10 — подшипник приводного вала
