9.4.2.6. Тормозной цилиндр
|
|
- Выполните п.
1 - 6 процедуры снятия Раздела
Тормозной барабан.
- Выполните п. 2 - 4 процедуры снятия Раздела Тормозная колодка.
- Освободите накидную гайку тормозной магистрали (или гайки) но только так, чтобы жидкость не вытекала.
|

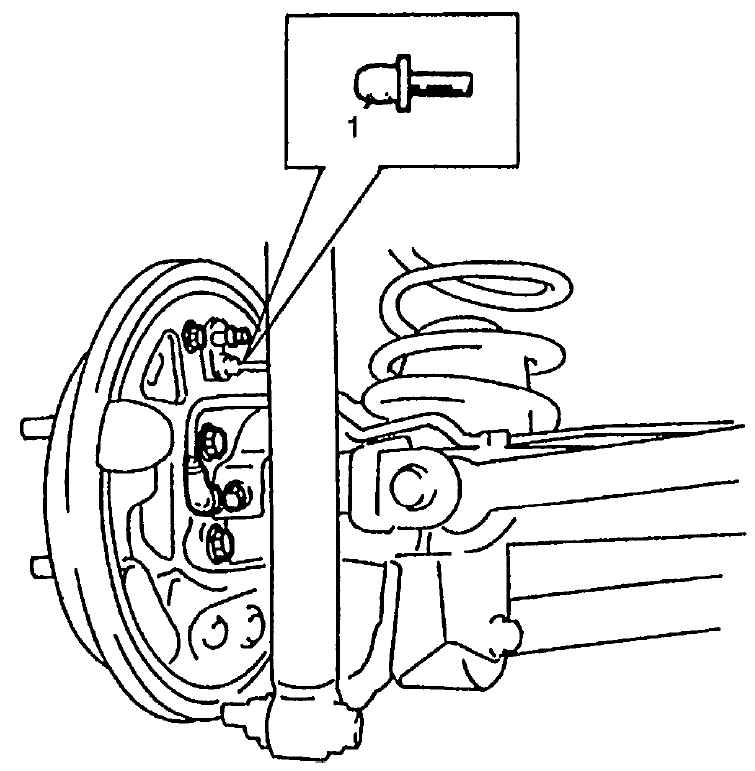

- Снимите установочные боты колесного цилиндра. Отсоедините тормозную магистраль (или магистрали) от колесного цилиндра и установите колпачок пробки предохранительного клапана колесного цилиндра (1) в магистраль, чтобы не дать жидкости выливаться.
|
|
|
Осмотр
|
Осмотрите колесный цилиндр, нет ли следов износа, трещин, коррозии или повреждений.
|
|

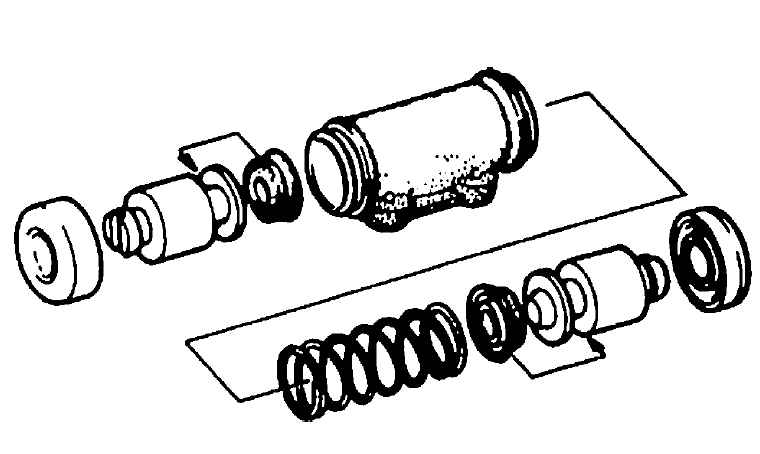

Очистите компоненты колесного цилиндра тормозной жидкости.
|
Установка (для незапаянного типа)
|
|
|

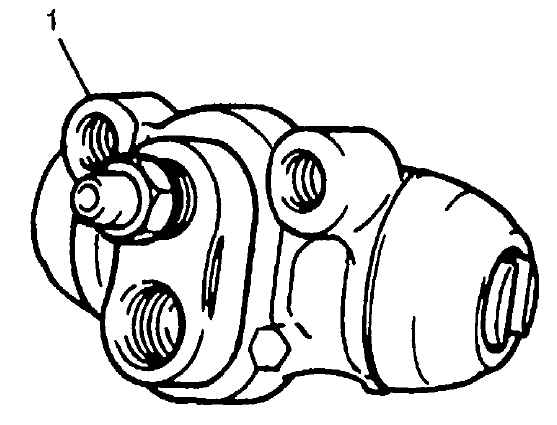

- Снимите колпачок пробки предохранительного клапана с тормозной магистрали и соедините магистраль (или магистрали) с колесным цилиндром (1) так, чтобы жидкость не протекала.
|
|

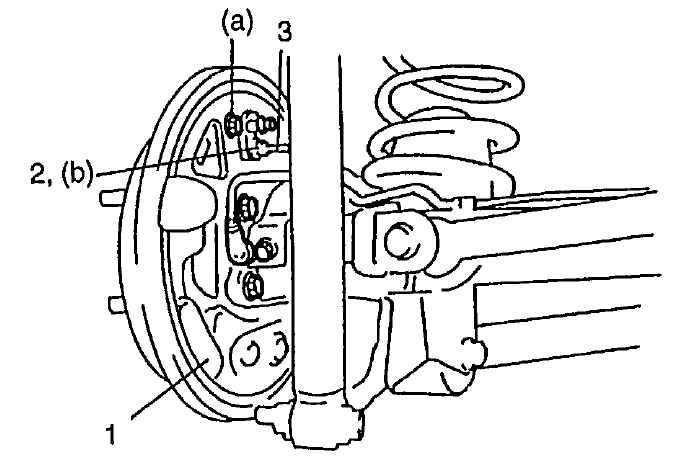

- Затяните колесный цилиндр на задней пластине тормоза (1) в соответствии с крутящим моментом затяжки. Крутящий момент затяжки: болт колесного цилиндра (a): 13 Н•м (1.3 кг-м, 9.5 фунтов-фут).
|
- Крутящий момент затяжки накидной гайки (2) (или гаек) тормозной магистрали (3), которая была подсоединена в п. 1 выше, должен соответствовать спецификации. Крутящий момент затяжки: накидная гайка тормозной магистрали (b) — 16 Н•м (1.6 кг-м, 12.0 фунтов-фут).
- Установите колпачок пробки предохранительного клапана, снятую с магистрали, назад на колпачок пробки предохранительного клапана.
- Затем обратитесь к п. 1 - 6 процедуры установки Раздела
Тормозная колодка.
|
|
|
|
