9.4.2.7. Задняя пластина тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выполните п. 1 - 5 процедуры снятия Раздела Тормозной барабан.
  2. Выполните п. 2 - 5 процедуры снятия Раздела Тормозная колодка.
  3. Выполните п. 3 - 4 процедуры снятия Раздела Тормозной цилиндр.

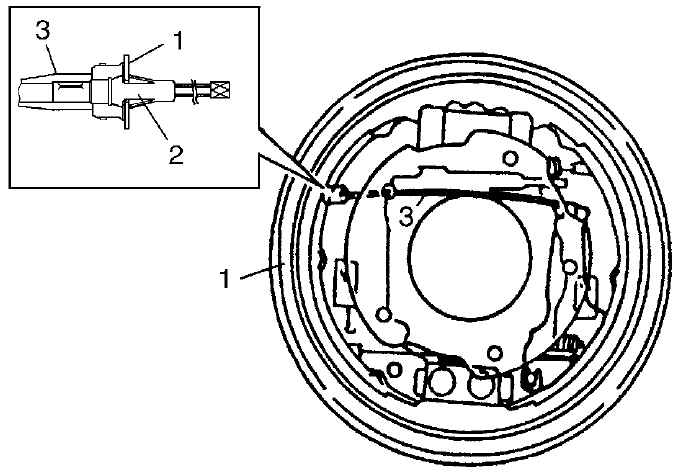

  1. Снимите кабель (3) с задней пластины тормоза (1), сжав колпачок кабеля стояночного тормоза (2).
  1. Слейте трансмиссионное масло из задней передачи.

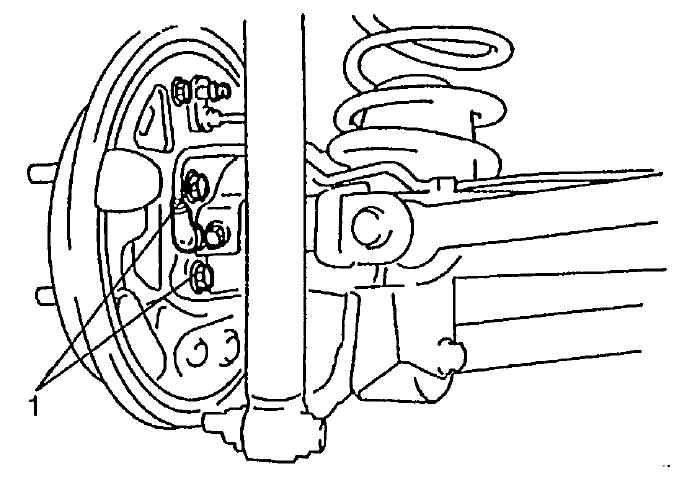

  1. Снимите гайки держателя подшипника колеса (1) с корпуса заднего вала.

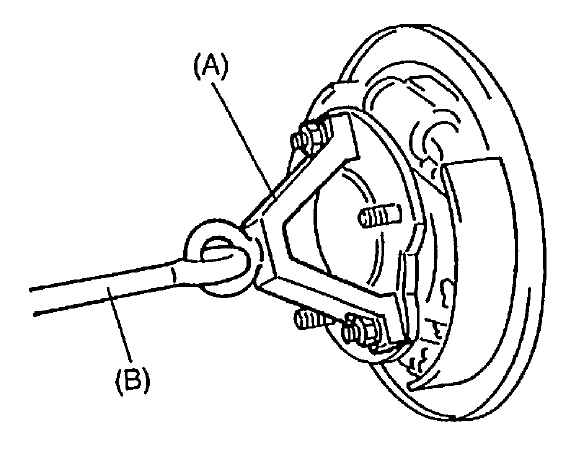

  1. Используя специальный инструмент, выньте ось заднего вала из задней пластины тормоза.
    • Специальный инструмент:
      • (A): 09943-35512
      • (B): 09942-15510

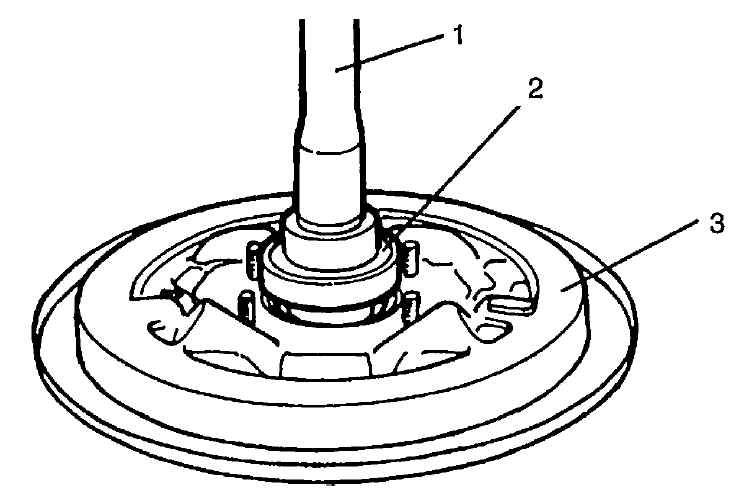

  1. Снимите заднюю пластину тормоза (3) с оси заднего вала (1).
1 — оси заднего вала
2 — подшипник колеса
3 — задняя пластина тормоза

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

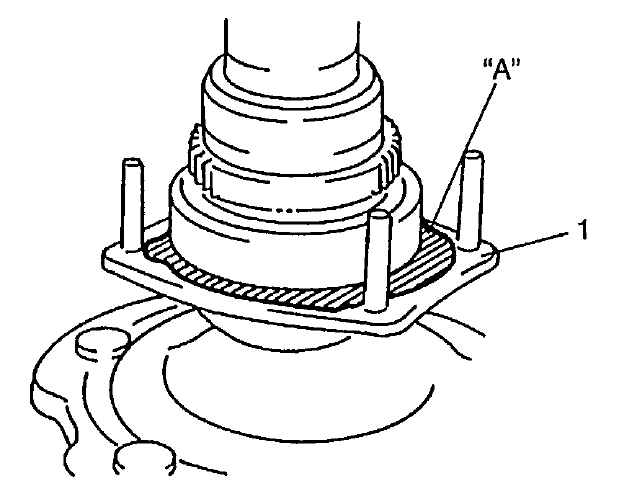

  1. Нанесите уплотнитель на сопряженные поверхности держателя подшипника (1) и задней пластины тормоза. "A": уплотнитель 99000-31110.

Обязательно снимите старое уплотнение перед нанесением нового.

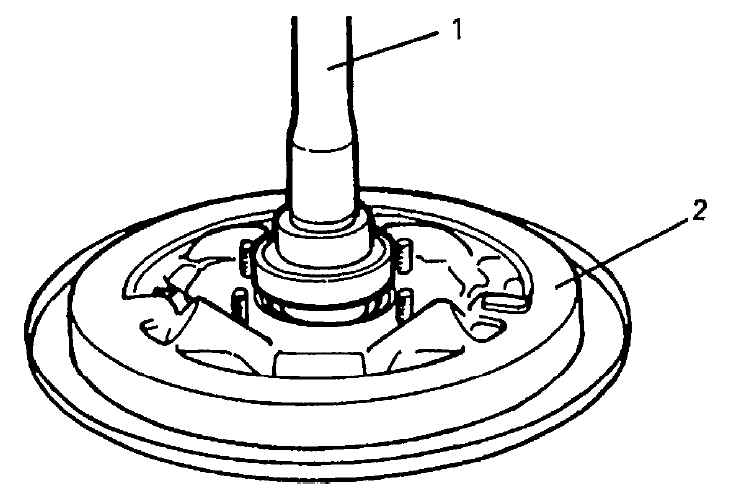

  1. Установите заднюю пластину тормоза (2) на ось заднего вала (1).

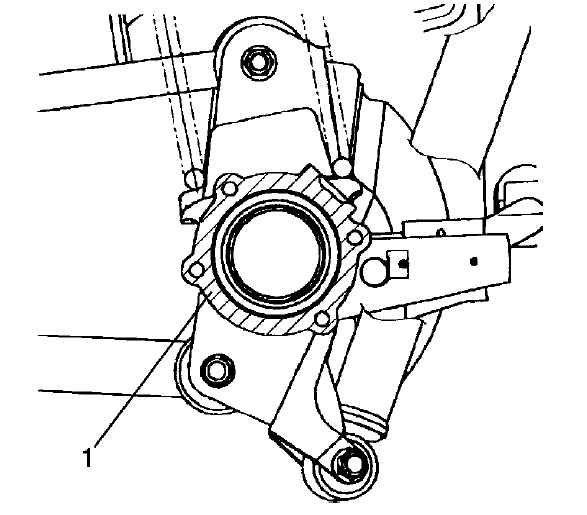

  1. Нанесите уплотнитель в соединительный шов корпуса заднего вала (1) и задней пластины тормоза. "A": уплотнение 99000-31110.

Обязательно снимите старое уплотнение перед нанесением нового.


1 — корпус заднего вала
  1. Установите ось заднего вала на корпус заднего вала.

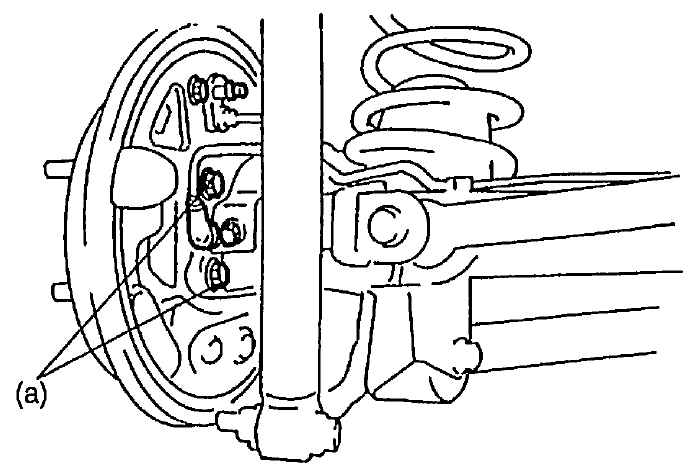

  1. Затяните гайки задней пластины тормоза в соответствии с крутящим моментом затяжки. Крутящий момент затяжки: гайка задней пластины тормоза (a) — 23 Н•м (2.3 кг-м, 17.0 фунтов-фут).
  1. Установите колесный цилиндр, и затяните болты колесного цилиндра и накидную гайку (или гайки) тормозной магистрали в соответствии с крутящим моментом затяжки (обратитесь к п. 1 - 4 процедуры установки Раздела Тормозной цилиндр).
  2. Установите кабель стояночного тормоза (3) на заднюю пластину тормоза (1).
1 — задняя пластина тормоза
2 — колпачок кабеля
3 — кабель стояночного тормоза
  1. Установите тормозные колодки, обратившись к п. 1 - 5 процедуры установки Раздела Тормозная колодка.
  2. Установите тормозной барабан. Обратитесь Разделу Тормозной барабан.
  3. Вновь наполните корпус дифференциала новым трансмиссионным маслом указанной марки. Обратитесь к Разделу Техобслуживание в Главе Задний дифференциал.
  4. Наполните бачок тормозной жидкостью и стравите воздух из тормозной системы (см. описание операции в Разделе Стравливание воздуха из тормозов в Главе Тормозная система).

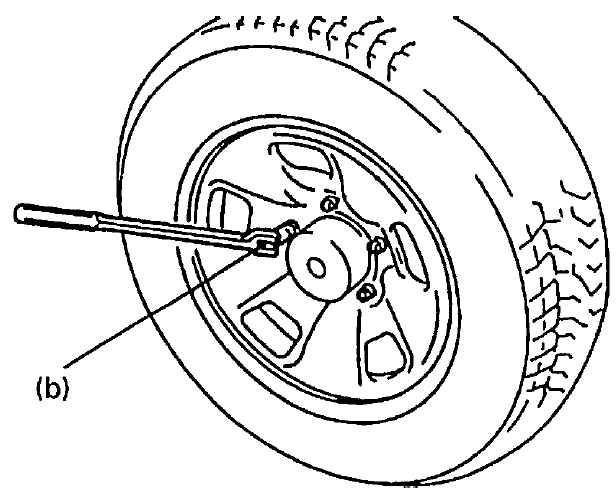

  1. Установите колесо и затяните гайки колес с указанным крутящим моментом затяжки. Крутящий момент затяжки: колесная гайка (b): 100 Н•м (10.0 кг-м, 72.5 фунтов-фут).
  1. По завершении работ, нажмите на тормозной рычаг с усилием примерно 30 кг (66 фунтов) от трех до десяти раз, чтобы получить необходимый зазор между барабаном и башмаком.
  2. Отрегулируйте кабель стояночного тормоза (для регулировки обратитесь к Разделу Проверка и регулировка стояночного тормоза в Главе Тормозная система).
  3. Установите заднюю центральную консольную коробку.
  4. Проверьте и убедитесь, что тормозной барабан не заедает, и тормоза работают правильно. Затем снимите транспортное средство с подъемника и выполните проверку тормозов (ножного тормоза и стояночного тормоза).
  5. Проверьте, нет ли утечек масла во всех установленных частях.
