1.3.1. Предупредительные и контрольные лампы

Индикатор тормозной системы
В зависимости от исполнения автомобиля лампа загорается при повороте ключа зажигания в положение «ON» или «START» (для проверки исправности лампочки) и при включенности стояночного тормоза, если ключ зажигания находится в положении «ON» или «START».
Лампа загорается также, когда уровень тормозной жидкости в бачке опустится ниже минимального уровня. Лампа должна погаснуть после запуска двигателя и полного отпускания стояночного тормоза, если уровень тормозной жидкости не ниже минимального. Лампа загорается также одновременно с индикатором системы ABS при отказе регулятора силы торможения задних тормозов. Если индикатор тормозов загорелся во время движения, в тормозной системе может быть неисправность. В этом случае съедьте с проезжей части и осторожно остановитесь.

ВНИМАНИЕ
Учтите, что тормозной путь может быть длиннее обычного, возможно придётся сильнее нажимать на педаль, педаль может провалиться дальше обычного.

Проверьте тормоза, двинувшись осторожно и тормозя на обочине. Если тормоза окажутся в порядке, обратитесь в ближайшую мастерскую, двигаясь на малой скорости, или вызовите эвакуатор для доставки автомобиля в ближайшую мастерскую.
Немедленно обратитесь к представителю Suzuki для проверки тормозной системы, если: индикатор тормозов не погаснет после запуска двигателя и полного выключения стояночного тормоза.

ПРИМЕЧАНИЕ
Дисковые тормоза – саморегулирующиеся, поэтому уровень тормозной жидкости по мере износа тормозных колодок будет понижаться. Доливка жидкости в бачок – обычная операция периодического технического обслуживания.

Индикатор противоблокировочной системы тормозов (ABS) (дополнительное оборудование)
После поворота ключа зажигания в положение «ON» индикатор загорается на мгновение, показывая, что лампа цела. Если индикатор не гаснет или загорается во время движения, в системе ABS может быть неисправность. Если это случилось, необходимо съехать с проезжей части и осторожно остановиться, повернуть ключ зажигания в положение «LOCK» и снова пустить двигатель.
Если лампа загорается на короткое время и гаснет, система в порядке. Если лампа продолжает гореть, в системе может быть неисправность. Если этот индикатор и индикатор тормозной системы не гаснут или загораются одновременно во время движения, Ваша система ABS имеет регулятор силы торможения задних тормозов и какая-либо неисправность может быть как в системе регулирования усилия задних тормозов, так и в системе, предот вращающей блокирование колес. Если произошло что-либо из сказанного, обратитесь к дилеру Suzuki для проверки тормозов. Если система ABS вышла из строя, тормоза действуют как обычные (без ABS).

Индикатор давления масла
Загорается при повороте ключа зажигания в положение «ОN» и гаснет после запуска двигателя. Индикатор горит при недостаточном давлении масла в системе. Если он загорелся во время движения, немедленно съедьте с дороги и заглушите двигатель. Проверьте уровень масла, при необходимости добавьте. Если уровень в норме, обратитесь перед тем, как продолжить эксплуатацию автомобиля, к дилеру Suzuki для проверки системы смазки

ВНИМАНИЕ
Эксплуатируя автомобиль с горящим индикатором давления масла, вы рискуете серьёзным повреждением двигателя.
Не давайте сигналу индикатора напоминать о необходимости добавить масло. Уровень масла в двигателе проверяйте периодически.

Индикатор заряда
Загорается при повороте ключа зажигания в положение «ON» и гаснет после запуска двигателя. Горит при неисправности в цепях заряда аккумулятора. Если индикатор загорелся во время работы двигателя, как можно быстрее проверьте генераторную установку в мастерской Suzuki.

Предупреждающий сигнал «Ремни безопасности» (дополнительное оборудование)
Загорается при повороте ключа зажигания в положение «ON» и горит до того, как ремень безопасности водителя будет застегнут. В автомобилях некоторой комплектации одновременно может в течение 6 сзвучать зуммер, напоминающий о необходимости пристегнуться.

Индикатор системы пневмоподушек (дополнительное оборудование)
Вспыхивает на несколько секунд при установке ключа зажигания в положение «ON», показывая исправность лампы. Загорается, если в системе пневмоподушек или устройства пред-натяжения ремней (дополнительное оборудование) появляется неисправность.
Если индикатор «Пневмоподушки» не мигает и не загорается пи установке ключа зажигания в положение «ON», горит более 10 с или загорается во время движения, подушки или устройство предварительного натяжения ремней (дополнительное оборудование) могут быть не – исправными. Срочно обратитесь к дилеру Suzuki для их проверки.

Индикатор неисправности (дополнительное оборудование)
Автомобиль оснащён системой нейтрализации отработавших газов с процессорным управлением. Индикатор неисправности показывает, когда систему надо технически обслужить. Он загорается также при установке ключа зажигания в положение «ON» или «START») и гаснет после запуска двигателя. Если индикатор загорится при работающем двигателе, в системе нейтрализации выхлопных газов может быть неисправность. Обратитесь к дилеру Suzuki для ее устранения.

ВНИМАНИЕ
Продолжая движение после загорания индикатора неисправности, можно нанести повреждения системе нейтрализации выхлопа; это может также отразиться на расходе топлива и приемистости автомобиля.

Индикатор иммобилайзера (дополнительное оборудование)
После поворота ключа зажигания в положение «ON» индикатор загорается на мгновение, показывая, что лампа цела. Если лампа мигает при ключе зажигания в положении «ON», возможна неисправность в системе иммобилайзера. Обратитесь за помощью к специалистам Suzuki.

Индикатор «Двери не закрыты» (дополнительное оборудование)
Горит, пока все двери (включая заднюю дверь) не будут закрыты до конца.

Индикатор «Топливо кончается» (дополнительное оборудование)
После загорания индикатора заправляйтесь без промедления.

ПРИМЕЧАНИЕ
Включение индикаторной лампы зависит от дорожных условий (уклон, поворот) и приемов вождения, влияющих на движение топлива в баке.

Индикатор «Ускоряющая передача отключена» (дополнительное оборудование)
Если 4-скоростная автоматическая коробка работает в 4-скоростном режиме (три скорости и ускоряющая передача), то при установке ключа зажигания в положение «ON» индикатор загорается на короткое время, показывая исправность лампы. Если коробка превращена в 3-скоростную (отключением ускоряющей передачи), индикатор при ключе зажигания в положении «ON» продолжает гореть.

Индикатор заднего противотуманного света (дополнительное оборудование)
Загорается, когда горит задний противотуманныйсвет.

Индикатор свечи накаливания (дополнительное оборудование)3
После поворота ключа зажигания в положение «ON» индикатор загорается, если температура охлаждающей жидкости достаточно низка. Он гаснет, когда нагрев свечи достаточен для пуска двигателя.

Индикатор указателя поворота
При включении указателя поворота индикатор в виде зелёной стрелки соответствующего направления мигает одновременно с указателем. При включении аварийной сигнализации мигать будут обе стрелки индикатора вместе с указателями поворотов.

Индикатор включенности дальнего света
Индикатор загорается при включении дальнего света.

Указатель положений рычага АКП (дополнительное оборудование)

Указатель положений рычага АКП

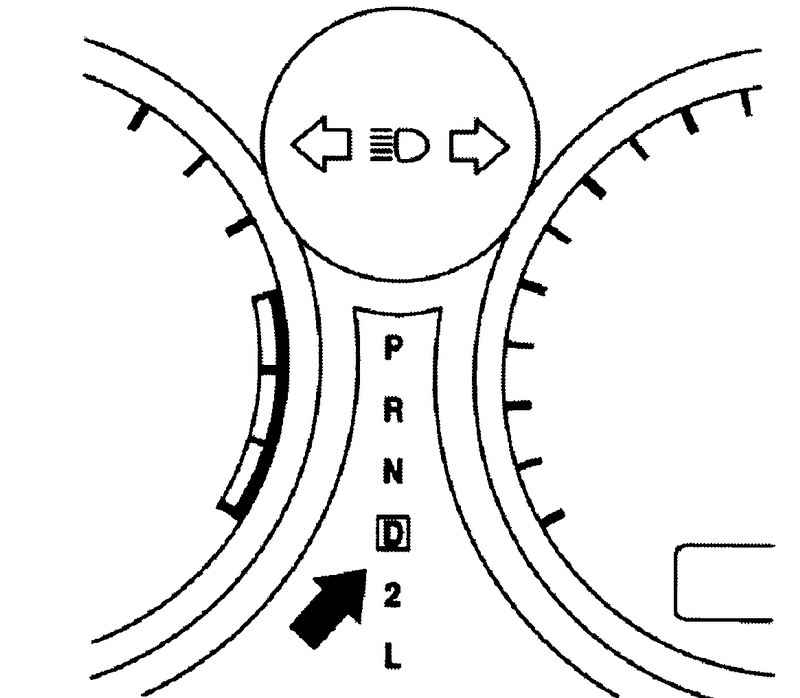

Рис. 1.33. Указатель положений рычага АКП


При установленном в положение «ON» ключе зажигания показывает, в каком положении рычаг управления автоматической коробкой передач (рис. 1.33).
