2.3.14. Снятие и установка насоса охлаждающей жидкости

Снятие
Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Слейте жидкость из системы ослабив сливную пробку радиатора.
Снимите ремень компрессора системы кондиционирования воздуха.

Регулировочный болт приводного ремня и болт шарнира генератора
Рис. 2.199. Регулировочный болт приводного ремня и болт шарнира генератора


Ослабьте регулировочный болт 2 приводного ремня насоса охлаждающей жидкости/ генератора и болт шарнира генератора 3. Затем снимите приводной ремень насоса охлаждающей жидкости/ генератора 1 и шкив насоса охлаждающей жидкости (рис. 2.199).

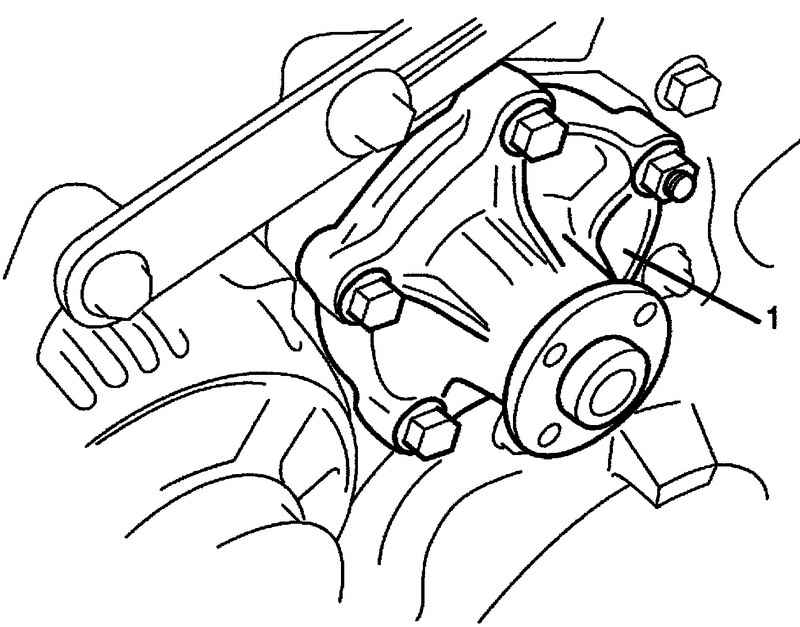

Снятие насоса охлаждающей жидкости в сборе
Рис. 2.201. Снятие насоса охлаждающей жидкости в сборе


Снимите насос охлаждающей жидкости 1 в сборе (рис. 2.201).

Установка

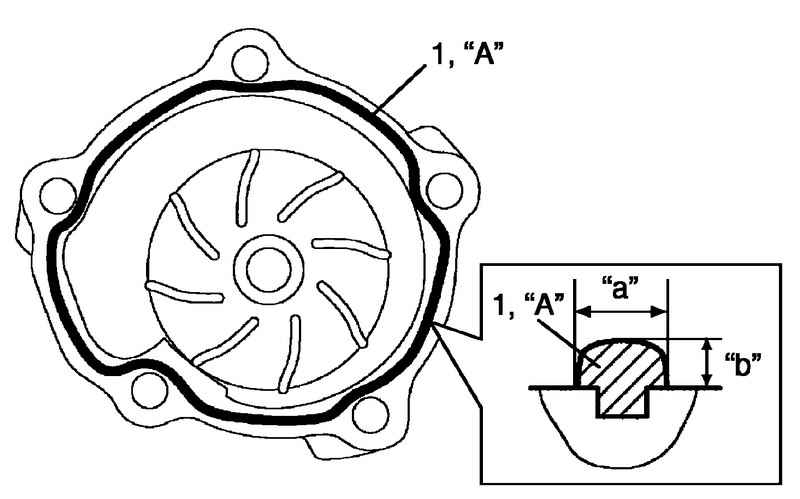

Схема укладки герметика на сопрягаемую поверхность насоса охлаждающей жидкости
Рис. 2.202. Схема укладки герметика на сопрягаемую поверхность насоса охлаждающей жидкости


Нанесите герметик 1 на сопрягаемую поверхность насоса охлаждающей жидкости, как показано на рисунке 2.202.
«A»: Водостойкий герметик 99000-31250.
Количество герметика (на сопрягаемой поверхности насоса): ширина «a»: 3 мм; высота «b»: 2 мм.
Установить насос охлаждающей жидкости 1 на блок цилиндров и затяните болты и гайку номинальным усилием затяжки (рис. 2.201).
Момент затяжки болта и гайки насоса охлаждающей жидкости (a): 22 Н·м.
Установите шкив насоса охлаждающей жидкости.
Установите приводной ремень насоса охлаждающей жидкости/ генератора.
Установите ремень компрессора системы кондиционирования воздуха.
Залейте охлаждающую жидкость.
Подключите провод к отрицательному выводу аккумуляторной батареи.
Проверьте систему на наличие утечек.
