2.3.7. Проверка на автомобиле вентилятора радиатора системы охлаждения

Проверьте работу вентилятора системы охлаждения на малой скорости следующим образом.

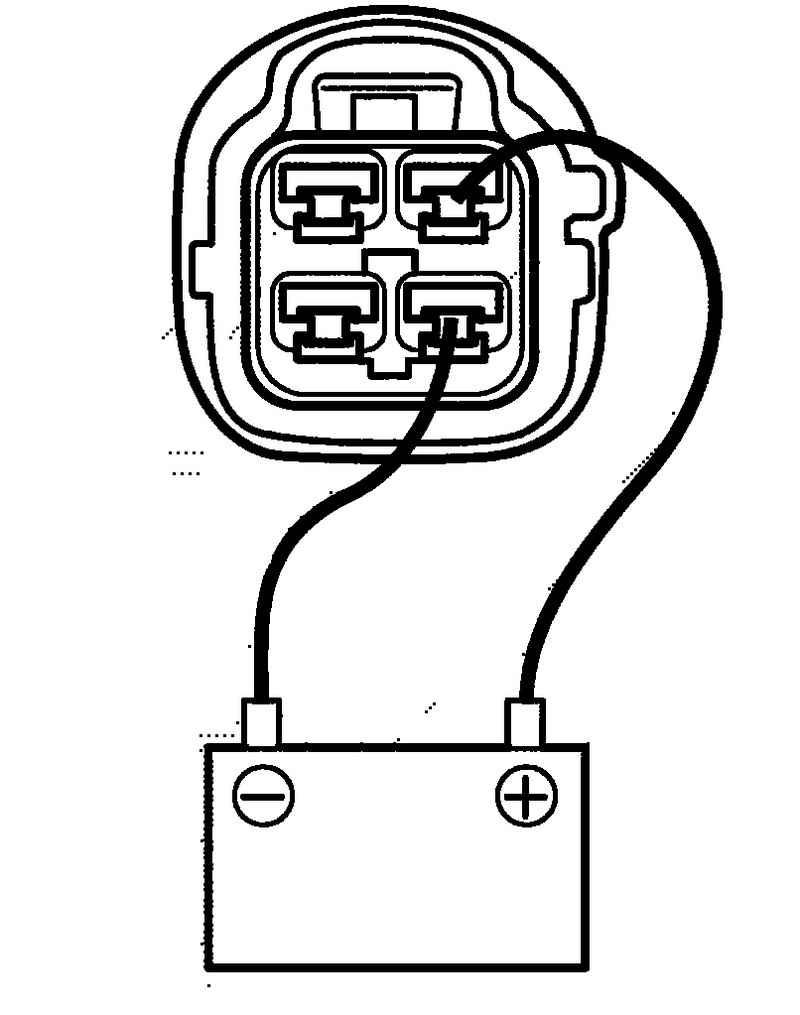

Рис. 2.192. Подключение аккумуляторной батареи к электрическому разъему вентилятора

Подключите аккумуляторную батарею к электрическому разъему вентилятора, как показано на рисунке 2.192.

Проверьте плавность вращения вентилятора системы охлаждения и показания амперметра.

Если существует какое-нибудь отклонение от нормы, замените электродвигатель вентилятора.

Номинальный ток электродвигателя вентилятора при напряжении 12 В должен быть не более 10,0 А.

Проверьте работу вентилятора системы охлаждения на большой скорости следующим образом.

Подключите аккумуляторную батарею к электрическому разъему вентилятора, как показано на рисунке 2.192.

Проверьте плавность вращения вентилятора системы охлаждения и показания амперметра.

Если существует какое-нибудь отклонение от нормы, замените электродвигатель вентилятора.

Номинальный ток электродвигателя вентилятора при напряжении 12 В должен быть не более 15,0 А
