2.5.10. Снятие и установка регулятора давления топлива

Снятие
Сбросьте давление топлива.
Отсоедините провод от отрицательного вывода аккумуляторной батареи.

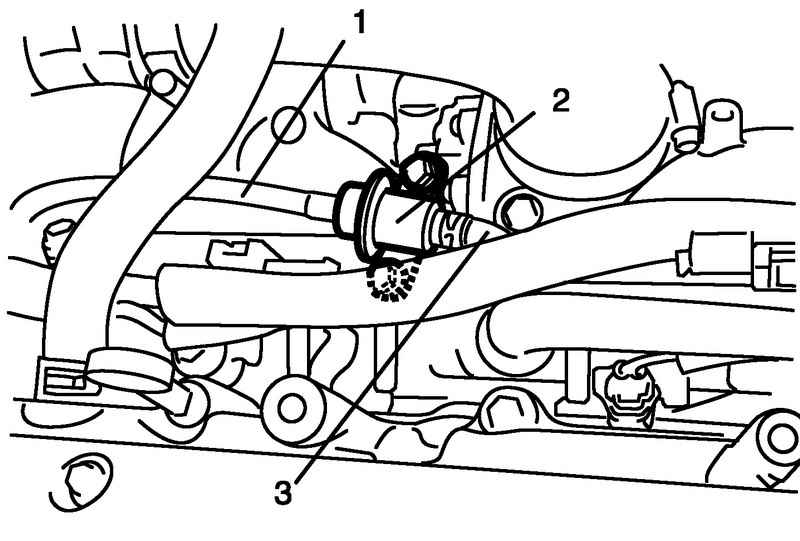

Отсоединение вакуумного шланга
Рис. 2.237. Отсоединение вакуумного шланга


Отсоедините вакуумный шланг 1 от регулятора давления топлива 2 (рис. 2.237).
Снимите регулятор давления топлива с топливной рампы.
Отсоедините возвратный шланг 3 от регулятора давления.

Установка
При установке действуйте в порядке, обратном порядку снятия, и соблюдайте следующие меры предосторожности.

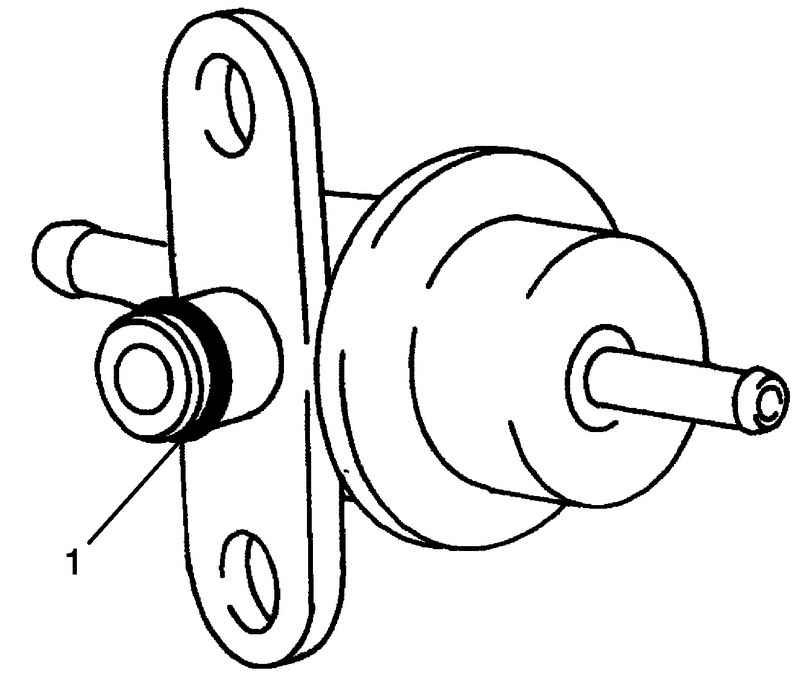

Уплотнительное колцо
Рис. 2.238. Уплотнительное колцо


Используют новое уплотнительное кольцо 1 (рис. 2.238).
Нанесите на уплотнительное кольцо тонкий слой топлива, чтобы облегчить установку.
Затяните болты регулятора давления топлива номинальным усилием затяжки.
Момент затяжки болта регулятора давления топлива (a): 10 Н·м.
Не запуская двигатель включите зажигание и убедитесь в отсутствии утечек топлива в соединениях топливопроводов.
