2.7.1. Описание системы выпуска

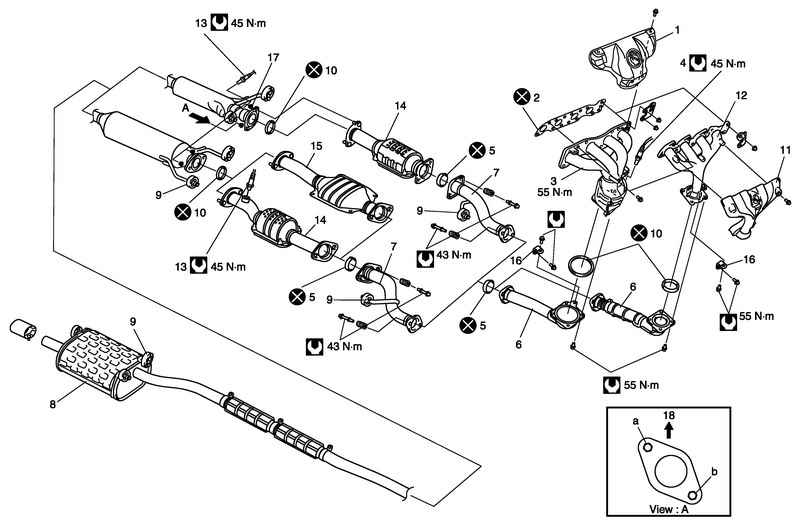

Детали системы выпуска: 1 – крышка выпускного коллектора (с датчиком концентрации кислорода); 2 – прокладка; 3 – выпускной коллектор (с датчиком концентрации кислорода); 4 – датчик кислорода с подогревом №1; 5 – уплотнительное кольцо; 6 – выхлопная труба №1; 7 – выхлопная труба №2; 8 – глушитель; 9 – крепление глушителя; 10 – прокладка; 11 – крышка выпускного коллектора (без датчика концентрации кислорода); 12 – выпускной коллектор (без датчика концентрации кислорода); 13 – датчик кислорода с подогревом №2 (если имеется); 14 – корпус нейтрализатора; 15 – вытяжная камера; 16 – усилитель выпускного коллектора; 17 – гайка выхлопной трубы
Рис. 2.264. Детали системы выпуска: 1 – крышка выпускного коллектора (с датчиком концентрации кислорода); 2 – прокладка; 3 – выпускной коллектор (с датчиком концентрации кислорода); 4 – датчик кислорода с подогревом №1; 5 – уплотнительное кольцо; 6 – выхлопная труба №1; 7 – выхлопная труба №2; 8 – глушитель; 9 – крепление глушителя; 10 – прокладка; 11 – крышка выпускного коллектора (без датчика концентрации кислорода); 12 – выпускной коллектор (без датчика концентрации кислорода); 13 – датчик кислорода с подогревом №2 (если имеется); 14 – корпус нейтрализатора; 15 – вытяжная камера; 16 – усилитель выпускного коллектора; 17 – гайка выхлопной трубы: затяните сначала гайку выхлопной трубы (a), а затем (b), как показано на виде «A»; 18 – верхняя сторона



Система выпуска состоит из выпускного коллектора, трехкомпонентного каталитического нейтрализатора в корпусе, выхлопных труб, глушителя и уплотнений, прокладок и и т.д.
Трехкомпонентный каталитический нейтрализатор представляет собой устройство для снижения токсичности выхлопных газов, встроенное в систему выпуска, чтобы снижения концентрации углеводородов (CH), угарного газа (СО) и окислов азота (nox) в отработавших газах.

Указания по ремонту

ВНИМАНИЕ
Чтобы избежать риска получения ожогов, не прикасайтесь к системе выпуска, пока она не остыла. Любое обслуживание системы выпуска должно выполняться только после того, как система остынет.
