2.8.12. Проверка системы управления вентилятора радиатора

ВНИМАНИЕ
Держите руки, инструмент и одежду на расстоянии от вентилятора системы охлаждения двигателя, чтобы предотвратить риск получения травмы. Вентилятор имеет электропривод и может включиться при неработающем двигателе. Вентилятор автоматически включается по сигналу датчика температуры охлаждающей жидкости при включенном зажигании.

Проверьте работу системы по диагностической таблице.
Если вентилятор радиатора не работает должным образом, проверьте реле, вентилятор радиатора и электрическую схему.

Проверка реле вентилятора радиатора №1, №2 и №3
Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Выньте реле из разъема (ов).

Проверка реле вентилятора

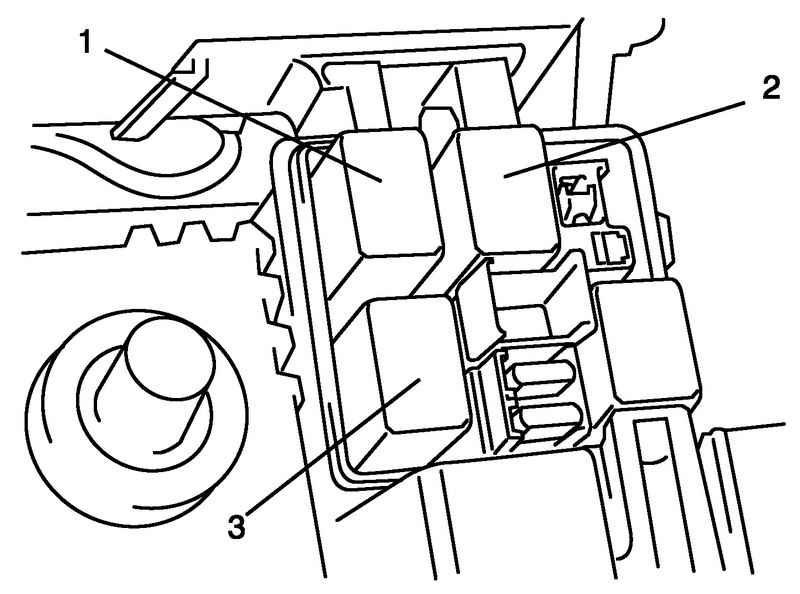

Рис. 2.289. Проверка реле вентилятора: 1 – реле вентилятора радиатора №1; 2 – реле вентилятора радиатора №2; 3 – реле вентилятора радиатора №3



Проверьте отсутствие электрического контакта между выводами «C» и «D». Если электрический контакт есть, замените реле.
Подключите положительный вывод аккумуляторной батареи к выводу «B» реле. Подключите отрицательный вывод аккумуляторной батареи к выводу «A» реле.
Проверьте наличие электрического контакта между выводами «C» и «D». Если при подключении реле к аккумуляторной батарее электрического контакта нет, замените реле.

Проверка реле вентилятора

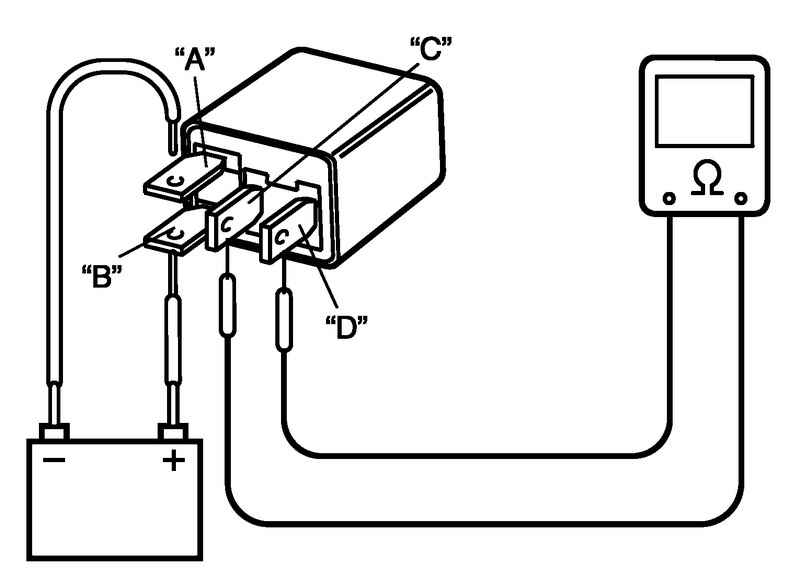

Рис. 2.290. Проверка реле вентилятора
