2.8.6. Датчик температуры воздуха на впуске

Снятие

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Отсоедините разъем 1 от датчика температуры воздуха на впуске.

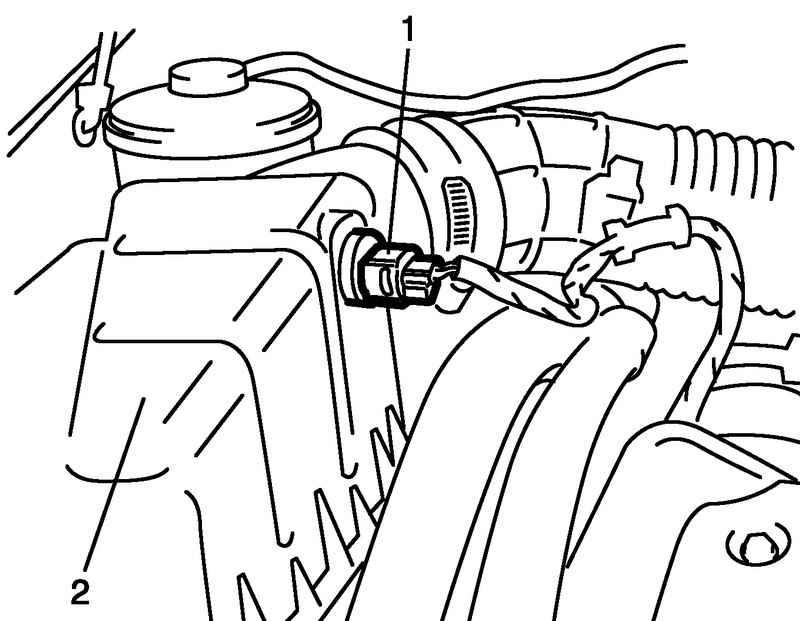

Рис. 2.279. Датчик температуры воздуха на впуске

Снимите датчик температуры воздуха на впуске с корпуса воздушного фильтра 2 (рис. 2.279).

Проверка

Погрузите чувствительную часть датчика температуры воздуха на впуске в воду (или положите на лед) и измерьте сопротивление между выводами датчика при постепенном нагревании воды.

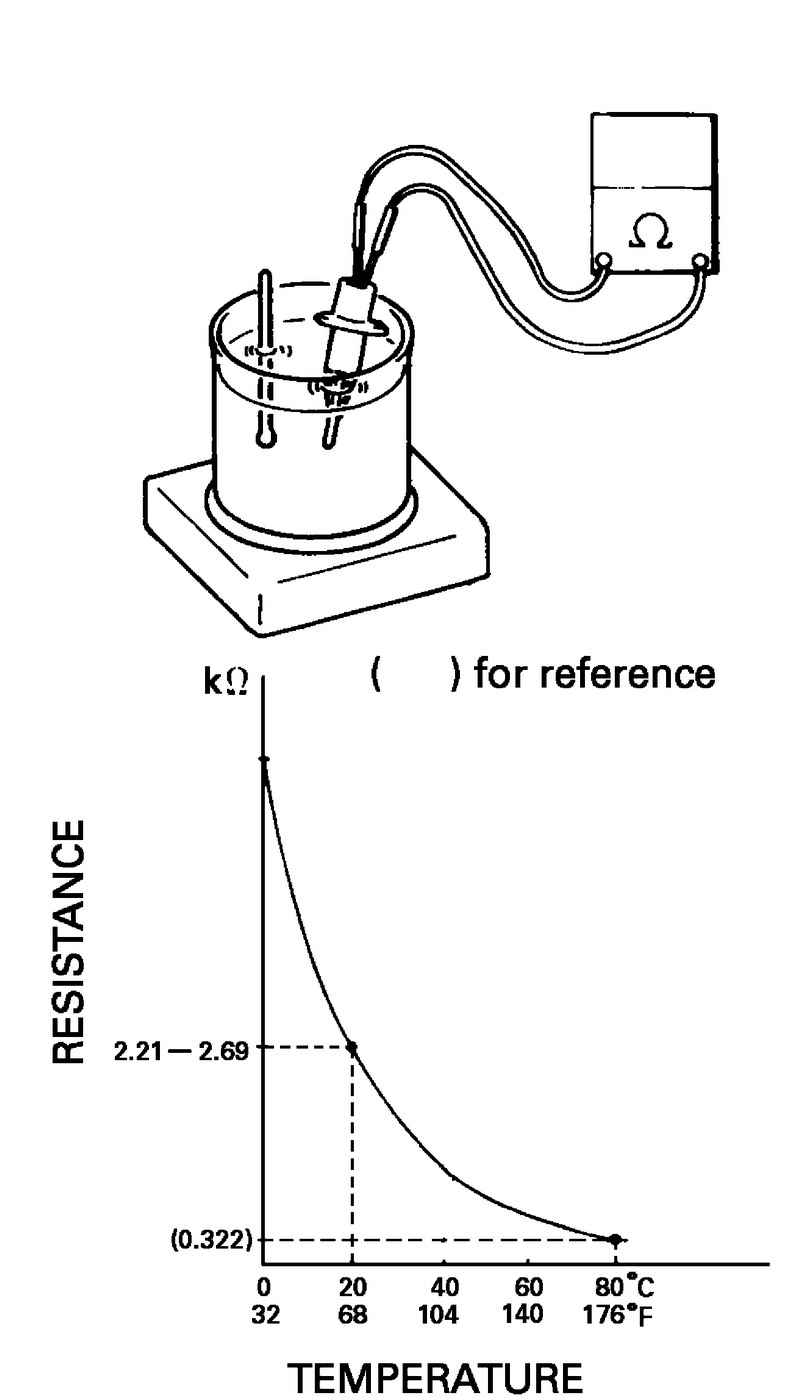

Рис. 2.280. Проверка датчика температуры воздуха на впуске

Если измеренное сопротивление не соответствует характеристике, показанной на рисунке 2.280, замените датчик температуры воздуха на впуске.

Установка

Установка производится в порядке, обратном снятию, за исключением следующего.

Очистите сопрягаемые поверхности датчика температуры воздуха на впуске и корпуса воздушного фильтра.

Подключите разъем датчика температуры воздуха на впуске 1 (рис. 2.279).
