3.3.3. Проверка уровня жидкости в автоматической коробке передач

Проверка уровня при нормальной рабочей температуре (горячая проверка)
Включите стояночную тормозную систему и установите под колеса противооткатные упоры.
Запустите двигатель при установленном в положение «P» рычаге селектора.
Прогрейте двигатель до достижения жидкостью нормальной рабочей температуры (70–80 °C).

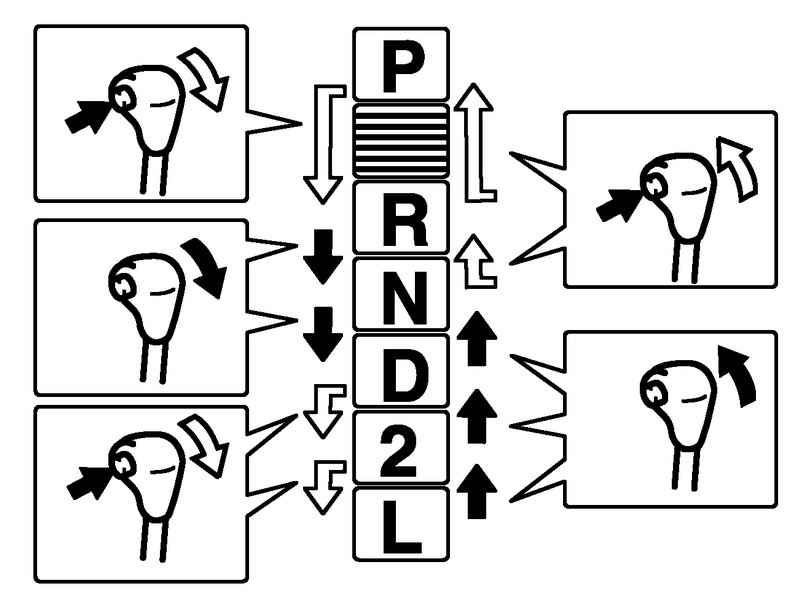

Индикация положений рычага селектора
Рис. 3.89. Индикация положений рычага селектора


Оставьте двигатель работать на холостом ходу и медленно переведите рычаг селектора в положение «L» и обратно в положение «P» (рис. 3.89).
При работающем на холостом ходу двигателе, выньте щуп уровня жидкости в коробке передач, протрите его чистой тканью и установите на место.
Выньте щуп уровня жидкости в коробке передач 1 снова и проверьте уровень жидкости. Уровень жидкости должен быть между FULL HOT 2 и LOW HOT 3. Если уровень ниже LOW HOT, долейте аналог жидкости DEXRON®-III до уровня FULL HOT.

ПРИМЕЧАНИЕ
Не повышайте обороты двигателя во время проверки уровня жидкости.
Не переполняйте коробку передач. Это может привести к пенообразованию и выплескиванию жидкости через сапун. А также к неисправности коробки передач.

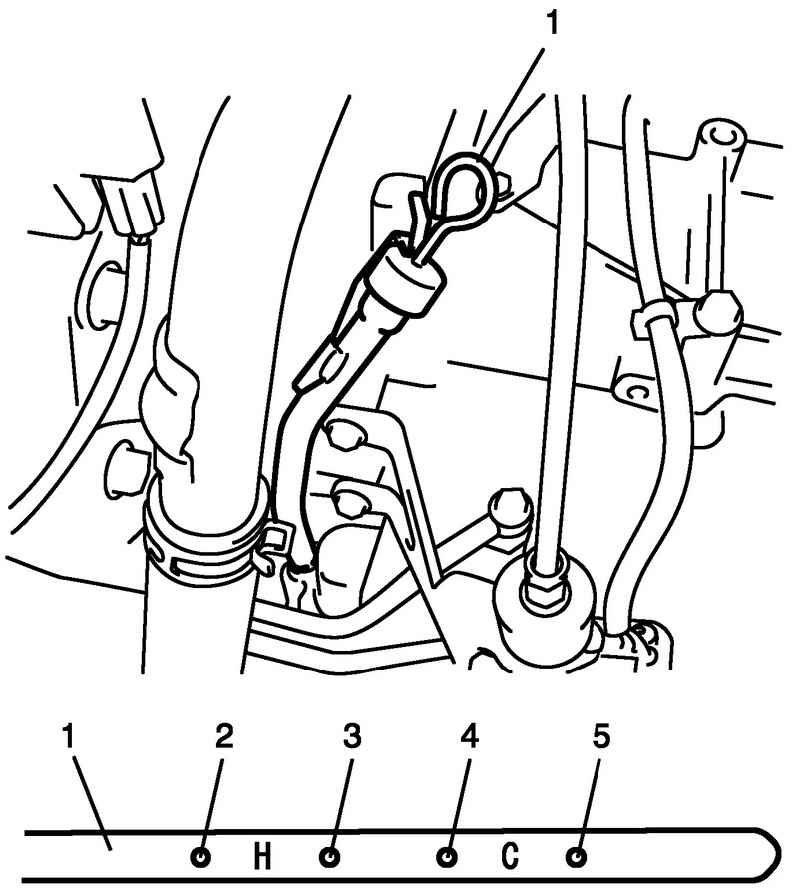

Контрольно-измерительный щуп АКП
Рис. 3.90. Контрольно-измерительный щуп АКП: 1 – датчик уровня жидкости; 2 – метка «FULL HOT»; 3 – метка «LOW HOT»; 4 – метка «FULL COLD»; 5 – метка «LOW COLD»


Для долива от метки LOW HOT до метки FULL HOT требуется 0,4 л (рис. 3.90).
Если автомобиль эксплуатировался в условиях высокой нагрузки, например, с прицепом, уровень жидкости необходимо проверять не менее, чем через полчаса после остановки.

Проверка уровня при нормальной рабочей температуре (холодная проверка)
Уровень жидкости может быть проверен временно при комнатной температуре, которой соответствует температура 20–30 °C. Эта проверка уровня представляет собой подготовку к проверке уровня при нормальной рабочей температуре. Сам контроль осуществляется так же, как описало в разделе «Проверка уровня при нормальной рабочей температуре (горячая проверка)». Если уровень жидкости находится между метками «FULL COLD» 4 и «LOW COLD» 5, переходите к пробной поездке (рис. 3.90). Когда жидкость прогреется до нормальной рабочей температуры, проверьте уровень жидкости снова и откорректируйте его при необходимости.

ВНИМАНИЕ
Проверка уровня жидкости при комнатной температуре рекомендуется только для подготовки к проверке уровня при нормальном эксплуатационном режиме. Невыполнение проверки уровня жидкости при нормальной рабочей температуре может привести к повреждению коробки передач.
