3.3.9. Проверка датчика скорости ведущего вала

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Отсоедините разъем датчика скорости ведущего вала 2.

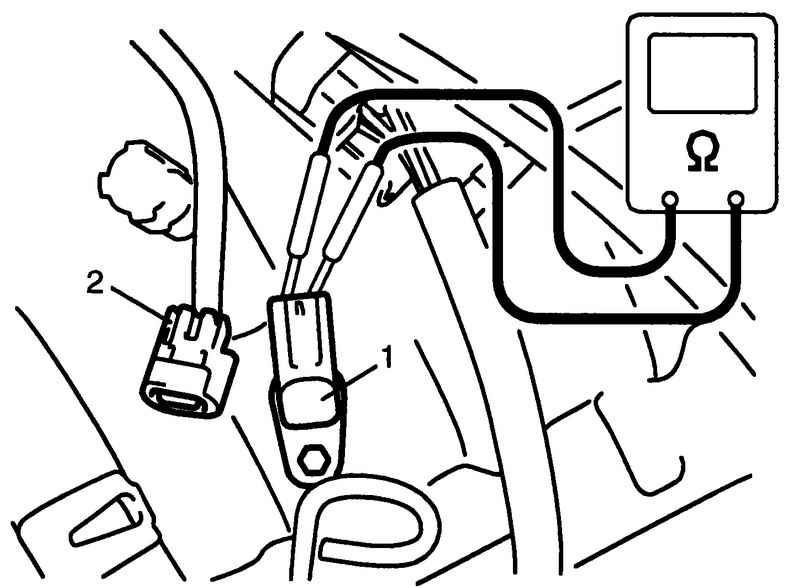

Рис. 3.101. Проверка датчика скорости ведущего вала

Проверьте сопротивление между выводами датчика скорости ведущего вала 1 (рис. 3.101).

Номинальное значение сопротивления датчика скорости ведущего вала: 560–680 Ом при 20 °C
