3.4.9. Снятие и установка карданного вала

Снятие
Поднимите автомобиль.
Перед снятием карданного вала сделайте установочные метки 2 на фланце и карданном вале, как показано.

Снятие карданных валов №1 и №2

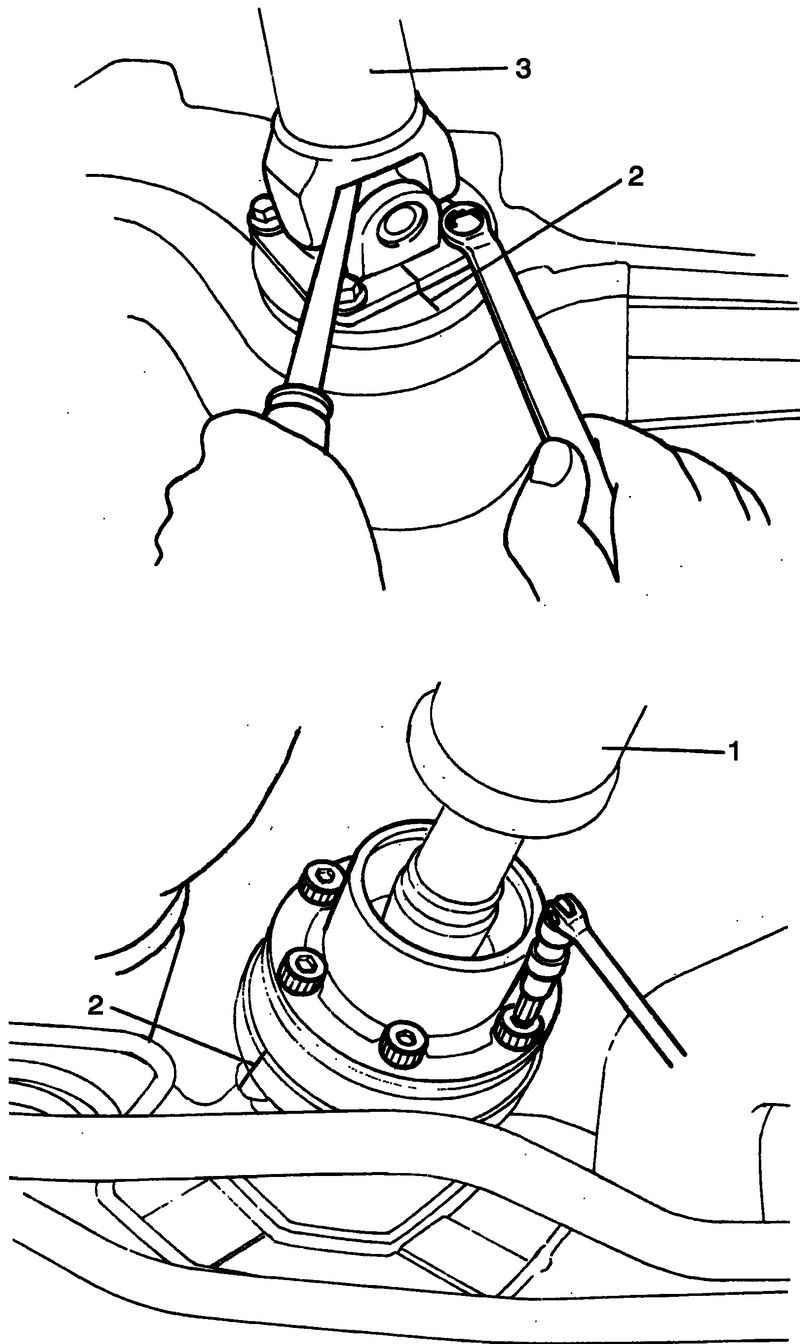

Рис. 3.161. Снятие карданных валов №1 и №2


Отделите карданный вал №2 (3) от фланца заднего дифференциала (рис. 3.161).
Отделите карданный вал №1 (1) от выходного фланца раздаточной коробки (рис. 3.161).

Кронштейны центральной опоры карданного вала

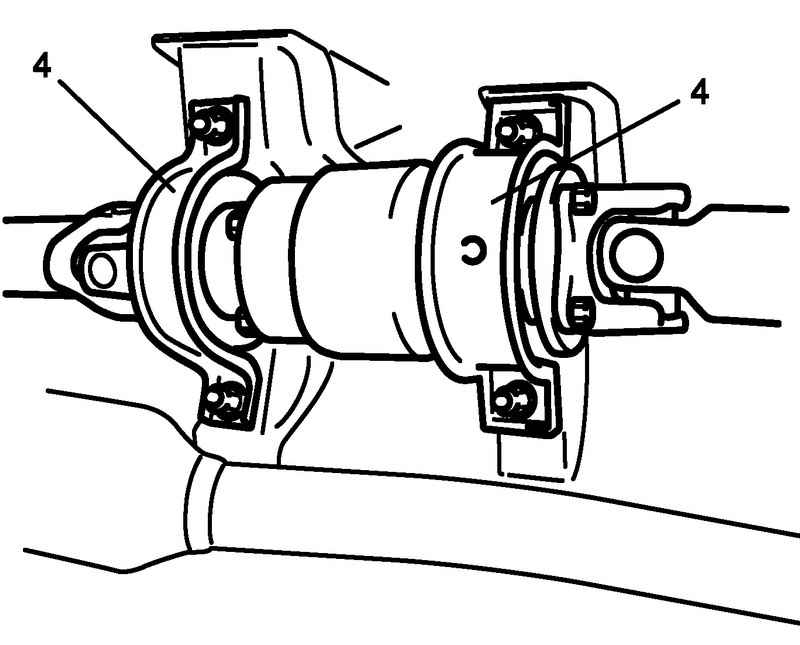

Рис. 3.162. Кронштейны центральной опоры карданного вала


Снимите кронштейны центральной опоры карданного вала 4 с кузова автомобиля (рис. 3.162).

ВНИМАНИЕ
Кронштейн и №1 и №2 вала снимаются вместе без разделения.
Следите за тем, чтобы не уронить кронштейны.

Установка
Установка производится в порядке, обратном снятию, за исключением следующего.

Установка карданного вала

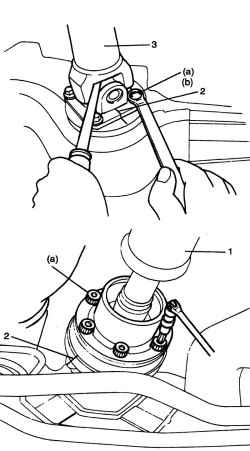

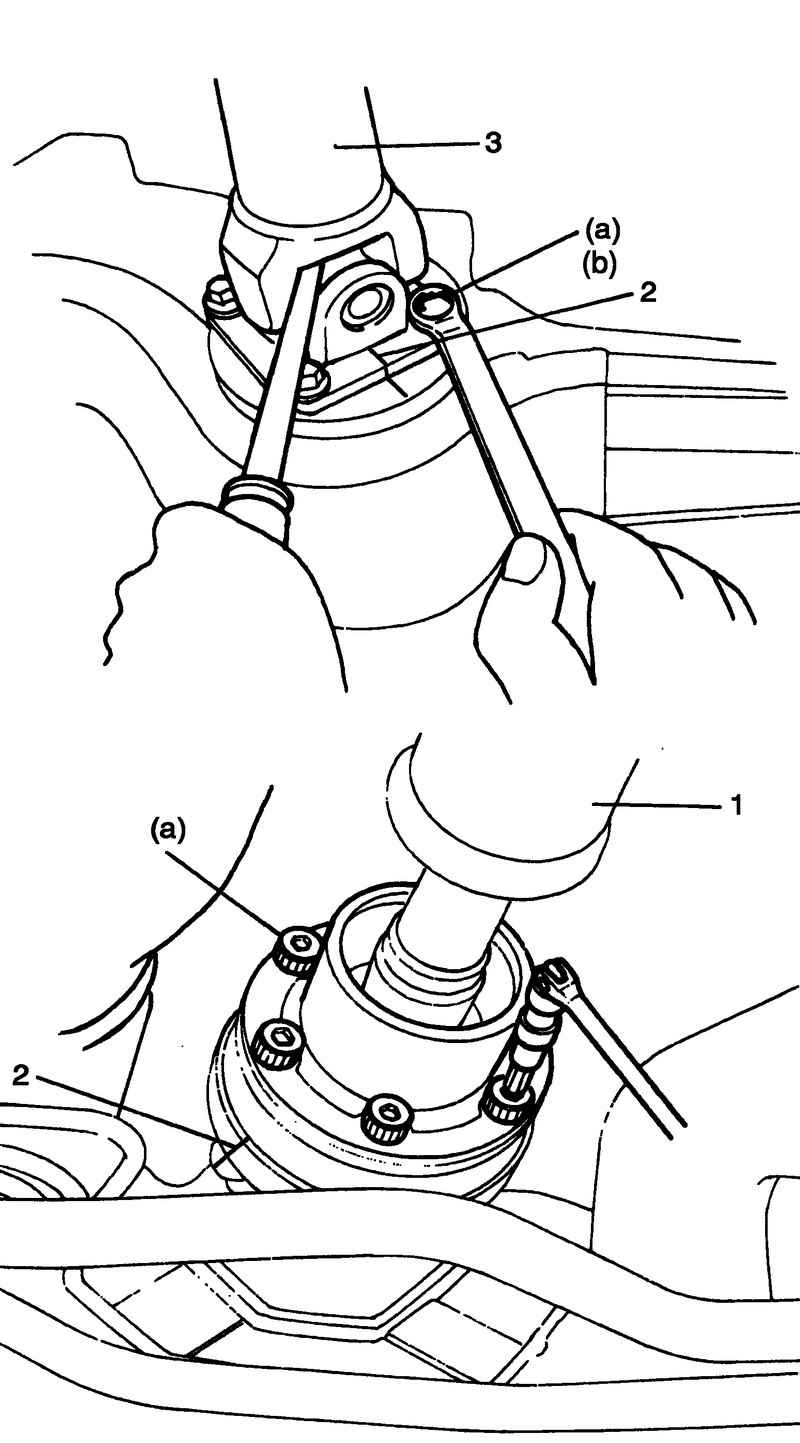

Рис. 3.163. Установка карданного вала


При установке карданного вала, совместите установочные метки 2. Иначе, при движении появится вибрация (рис. 3.163).
Затяните болты и гайку указанными ниже моментами.

Момент затяжки
Болт карданного вала №1 (a): 23 Н·м.
Болт карданного вала №2 (b): 23 Н·м.
Центральный болт крепления (c): 23 Н·м.
Гайка центральной опоры (d): 50 Н·м.
