4.3.11. Снятие и установка рычага подвески / втулки

Снятие

Болт и гайка шарового рычага подвески

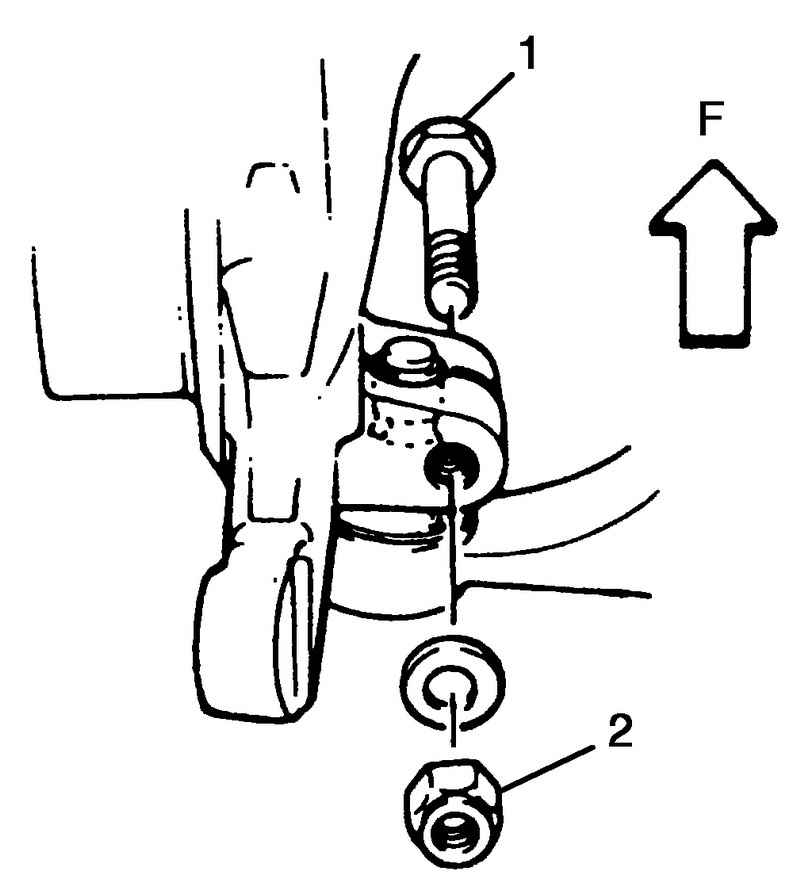

Рис. 4.58. Болт и гайка шарового рычага подвески


Отверните болт и гайку 2 шарового шарнира рычага подвески 1 (рис. 4.58).
Выньте болты рычага подвески 1.

Снятие рычага подвески

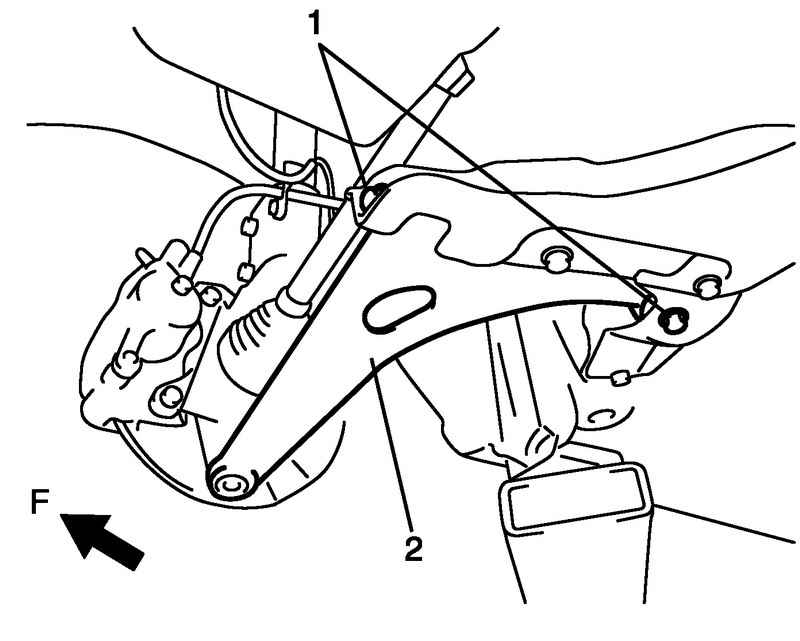

Рис. 4.59. Снятие рычага подвески


Выньте рычаг подвески 2 (рис. 4.59).

Установка
Установите рычаг подвески, как показано, и временно затяните болты рычага 1 (рис. 4.58).
Установите шаровой шарнир рычага подвески на поворотный кулак. Совместите канавку шарового пальца с отверстием в поворотном кулаке. Затем установите болт шарового шарнира 1 в направлении, показанном на рисунке 4.59. Затяните гайку шарового шарнира рычага подвески 2 номинальным усилием затяжки.
Момент затяжки гайки шарового шарнира рычага подвески (a): 60 Н·м.
Опустите автомобиль и затяните болты крепления рычага подвески 1 номинальным усилием затяжки.
Момент затяжки болта крепления рычага (a): 90 Н·м.
Проверьте углы установки передних колес.
