6.1.8. Снятие и установка резервуара главного цилиндра

ПРИМЕЧАНИЕ

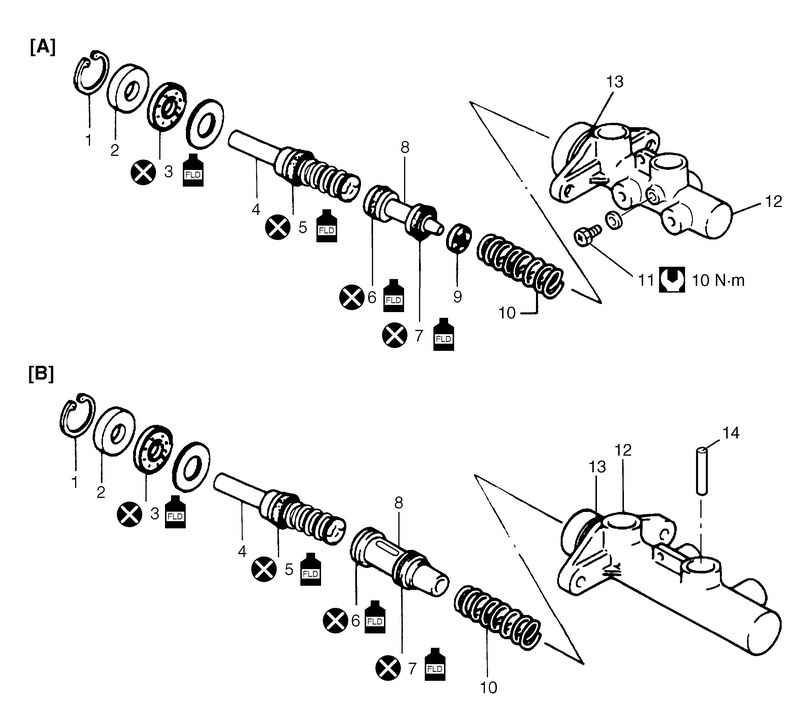

На рисунке 6.16 показан автомобиль с левым расположением рулевого управления.

Снятие
Отсоедините разъем датчика уровня тормозной жидкости на резервуаре.
Очистите резервуар снаружи.
Откачайте жидкость шприцом.

Снятие резервуара с тормозной жидкостью

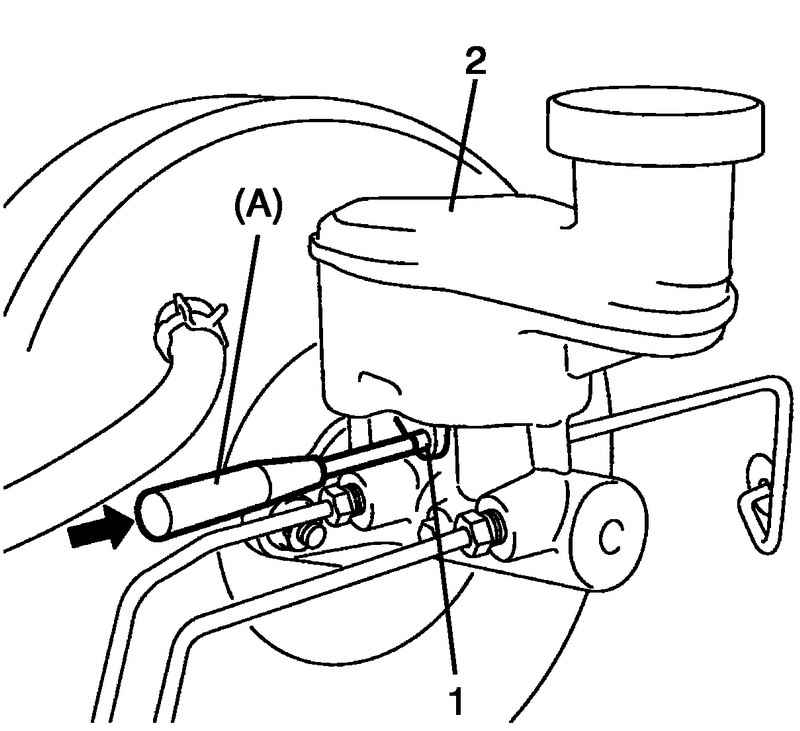

Рис. 6.17. Снятие резервуара с тормозной жидкостью


Снимите штифт резервуара 1 при помощи специального инструмента А (рис. 6.17).
Снимите резервуар 2 (рис. 6.17).

ВНИМАНИЕ
Тормозная жидкость чрезвычайно агрессивна по отношению к окрашенным поверхностям. Не допускайте попадания тормозной жидкости на окрашенные поверхности.

Установка
При установке новых уплотняющих колец, смажьте их с той тормозной жидкостью. Установите уплотняющие кольца в главный цилиндр. Следите за правильностью установки уплотняющих колец.

Закрепление резервуара с тормозной жидкостью

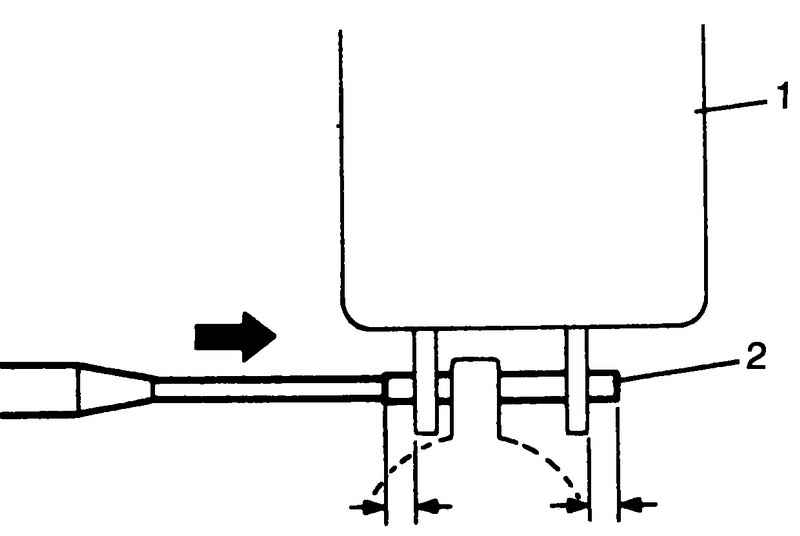

Рис. 6.18. Закрепление резервуара с тормозной жидкостью


Установите резервуар 1 на главный цилиндр, закрепите штифтом 2 (рис. 6.18).

ПРИМЕЧАНИЕ
При установке штифта, оба его конца в правом и левом резервуаре должны быть одинаковой длины.

Подключите разъем датчика уровня тормозной жидкости на резервуаре.
Заполните резервуар тормозной жидкостью.
После завершения установки, проверьте отсутствие утечки жидкости.
