7.1.16. Проверка выключателя заднего противотуманного фонаря

Снимите комбинированный переключатель.

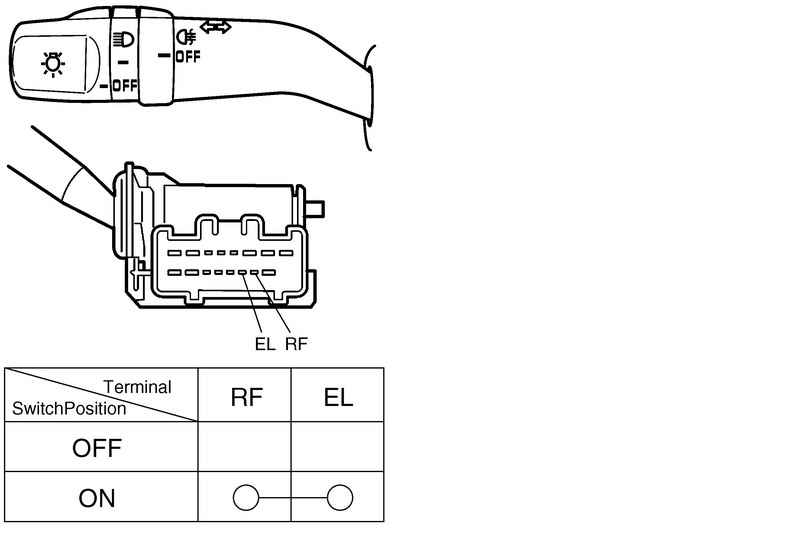

Схема проверки выключателя заднего противотуманного фонаря
Рис. 7.22. Схема проверки выключателя заднего противотуманного фонаря


Проверьте целостность цепи между выводами при каждом положении выключателя. Если результат проверки отрицательный, замените выключатель (рис. 7.22).
