7.2.5. Проверка концевого выключателя двери задка (для моделей с кузовом универсал)

Схема проверки концевого выключателя двери задка (для моделей с кузовом универсал)

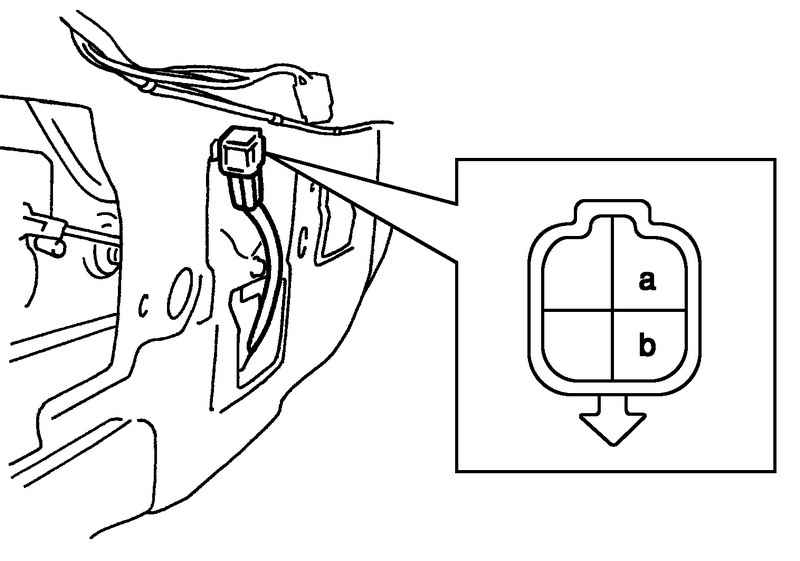

Рис. 7.27. Схема проверки концевого выключателя двери задка (для моделей с кузовом универсал)


Проверьте наличие цепи между выводом «a» и «b», как показано на рисунке 7.27.
Если результат проверки не соответствует норме, замените выключатель.
Концевой выключатель двери задка (для пятидверных моделей): дверь задка закрыта: цепь разомкнута, дверь задка открыта: цепь замкнута
