7.3.1. Снятие и установка бачка и насоса стеклоомывателя

Стеклоочистители и стеклоомыватели

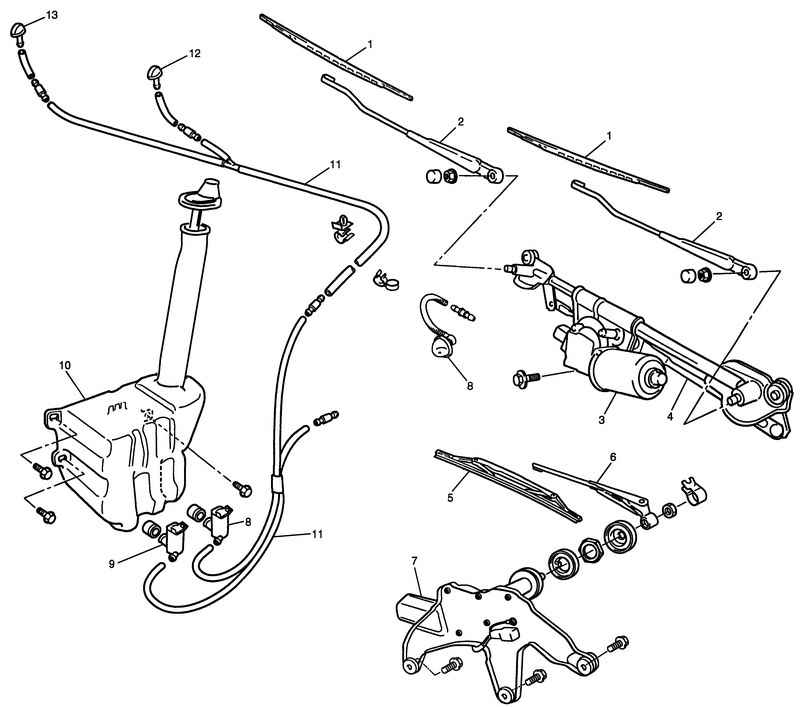

Рис. 7.45. Стеклоочистители и стеклоомыватели: 1 – щетка стеклоочистителя ветрового стекла; 2 – стеклоочиститель ветрового стекла; 3 – электродвигатель очистителя ветрового стекла; 4 – тяга очистителя ветрового стекла; 5 – щетка очистителя заднего стекла (если имеется); 6 – рычаг заднего стеклоочистителя (если имеется); 7 – электродвигатель очистителя заднего стекла (если имеется); 8 – насос омывателя ветрового стекла; 9 – насос омывателя заднего стекла (если имеется); 10 – бачок стеклоомывателя; 11 – шланг омывателя; 12 – сопло омывателя



Снятие
Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Снимите передний бампер.
Снимите подкрылок переднего левого крыла.
Отверните болты крепления бачка стеклоомывателя 4.
Отсоедините разъемы и шланги насоса омывателя.

Снятие бачка стеклоомывателя

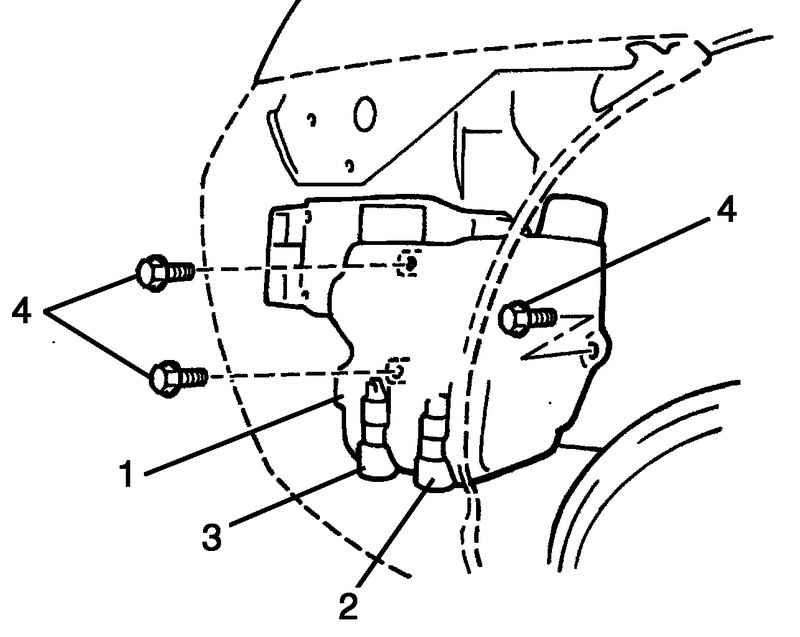

Рис. 7.46. Снятие бачка стеклоомывателя


Снимите бачок стеклоомывателя 1 (рис. 7.46).
Выньте насос очистителя лобового стекла 2 и насос омывателя заднего стекла 3 из бачка стеклоомывателя 1 (рис. 7.46).

Установка
Установка производится в порядке, обратном снятию.

Проверка насоса омывателя

Схема проверки насоса омывателя

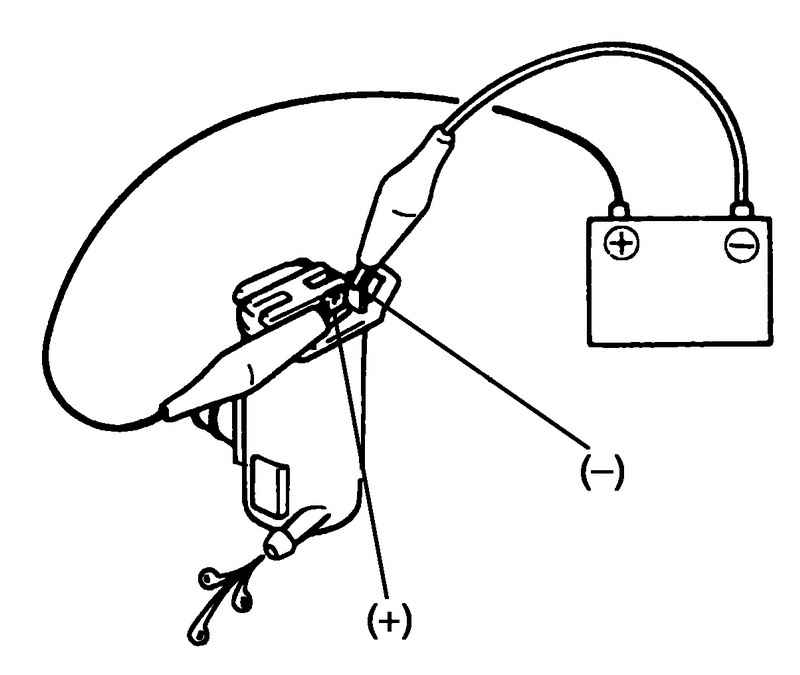

Рис. 7.47. Схема проверки насоса омывателя


Подключите выводы «+» и «–» аккумуляторной батареи к выводам «+» и «–» насоса соответственно (рис. 7.47).
Проверьте работу электродвигателя насоса омывателя ветрового и заднего стекла (если имеется).
Если результат проверки не удовлетворителен, замените насос омывателя.
