7.4.2. Проверка на автомобиле датчика давления масла

Отсоединить провод от датчика давления масла 1.

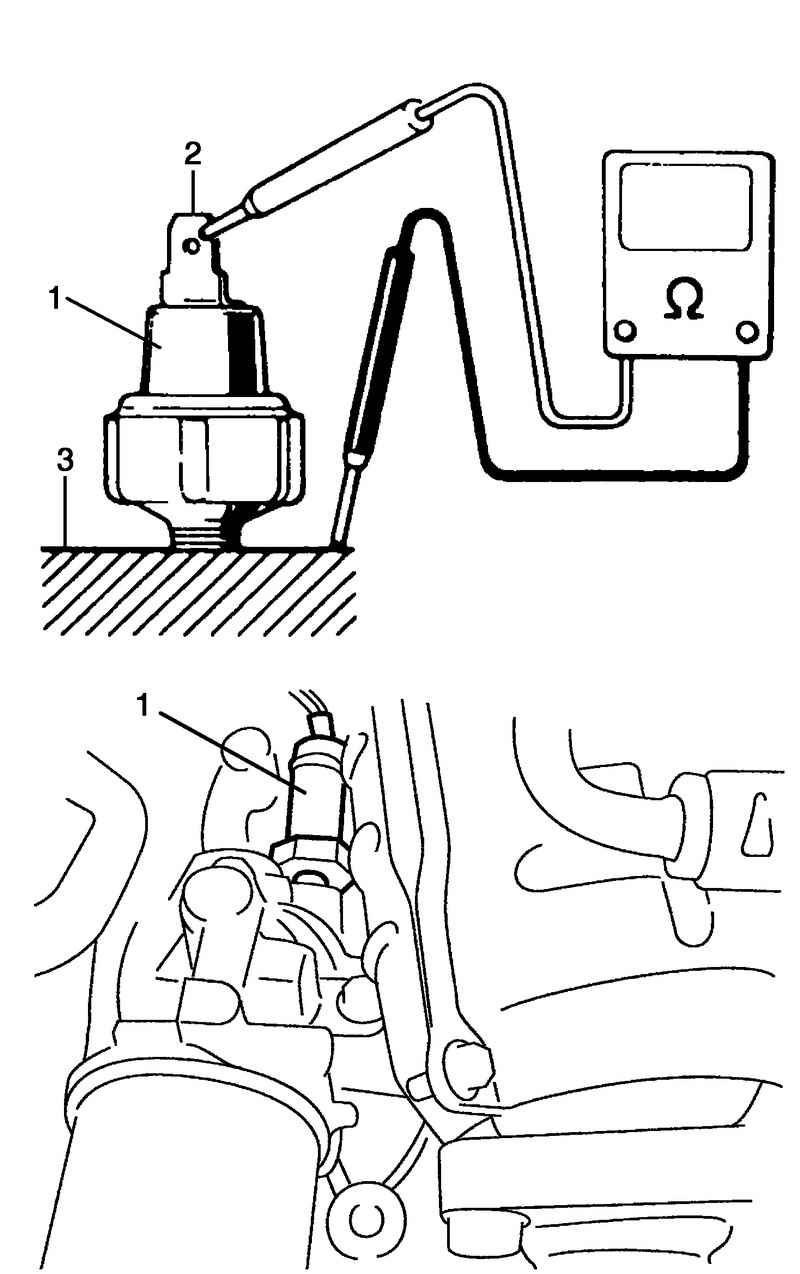

Рис. 7.59. Проверка датчика давления масла

Проверьте целостность цепи между выводом датчика давления масла 2 и блоком цилиндров 3, как показано на рисунке 7.59.

Если результат проверки не соответствует норме, замените датчик давления масла 1.

Характеристики датчика давления масла При работающем двигателе: разрыв

При остановленном двигателе: Непрерывность
