8.1.4. Снятие и установка передней двери

Элементы передней двери

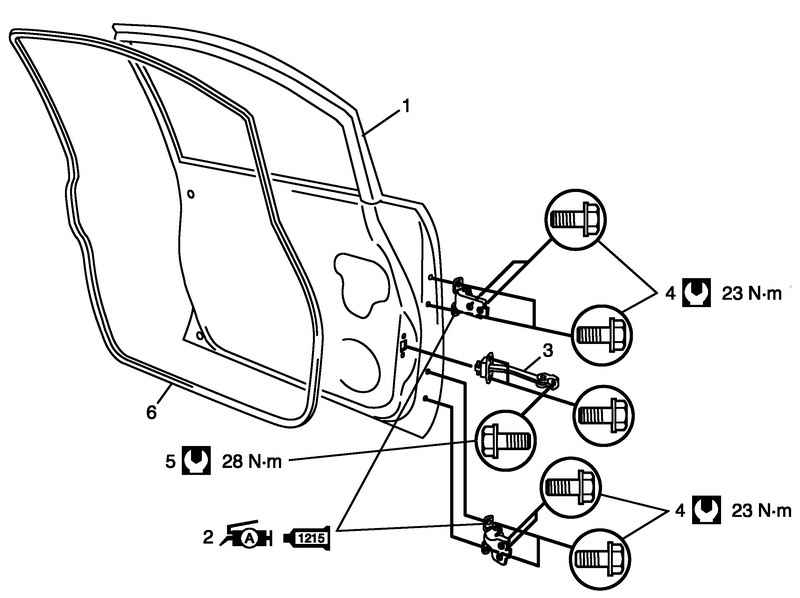

Рис. 8.5. Элементы передней двери: 1 – панель двери; 2 – дверная петля; 3 – ограничитель открывания двери; 4 – болт петли передней двери; 5 – болт ограничителя открывания двери; 6 – уплотнитель проема передней двери



Снятие
Снимите переднее крыло.
Отсоедините все разъемы жгута проводов двери.
Снимите уплотнитель проема передней двери.

Снятие ограничителя открывания двери

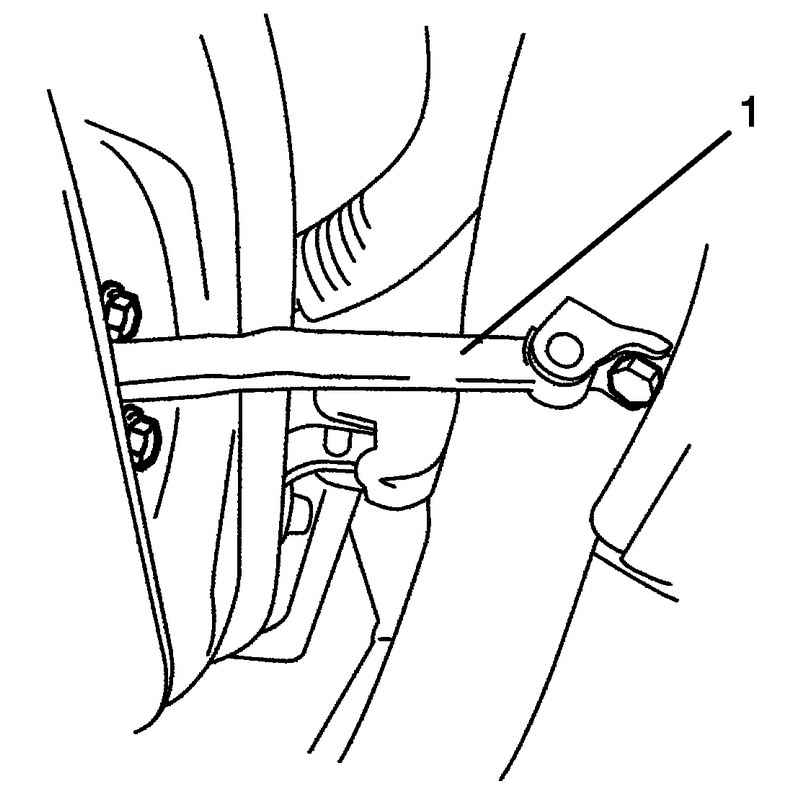

Рис. 8.6. Снятие ограничителя открывания двери


Снимите ограничитель открывания двери 1 (рис. 8.6).

Установка домкрата под переднюю дверь

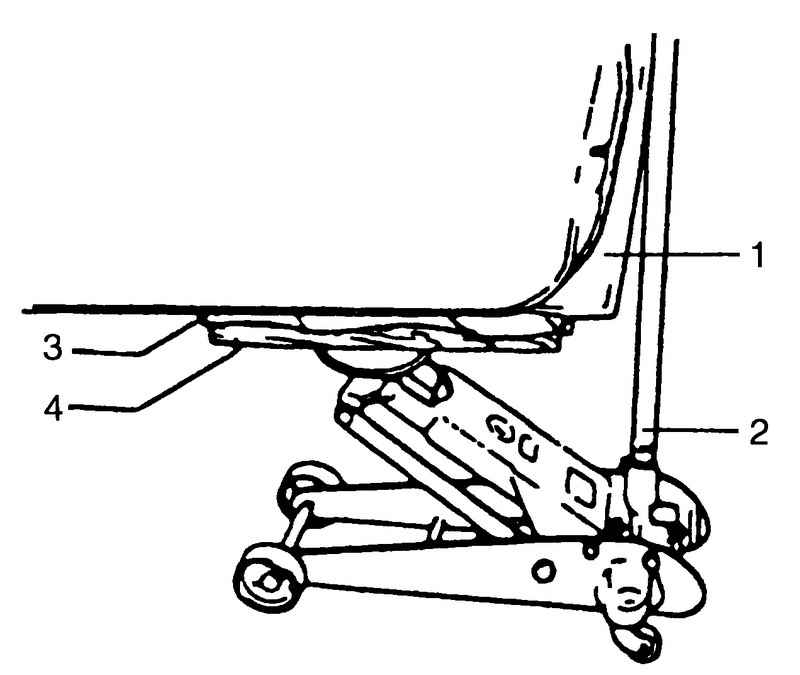

Рис. 8.7. Установка домкрата под переднюю дверь


Подоприте дверь 1 домкратом 2 с прокладкой из ветоши 3 и деревянного бруска 4 между домкратом 2 и дверью 1 (рис. 8.7).

Болты крепления дверных петель

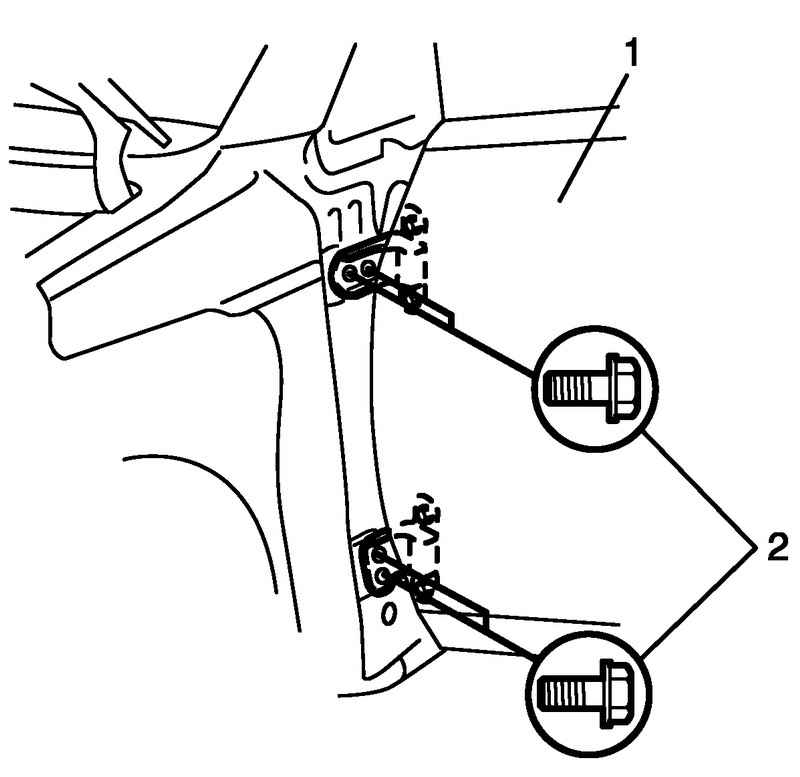

Рис. 8.8. Болты крепления дверных петель


Снимите дверь 1 ослабив болты крепления шарнира 2 (рис. 8.8).

Установка
Установка производится в порядке, обратном снятию, с учетом следующего.
При замене покройте новую дверь изнутри воском для обеспечения противокоррозионной защиты.

Установка дверных петель

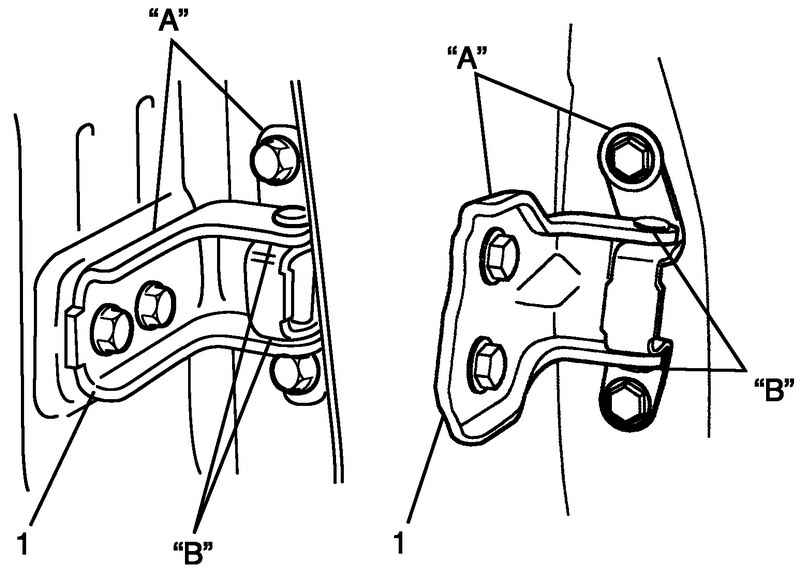

Рис. 8.9. Установка дверных петель


Нанесите герметик на поверхности контакта «A» шарнира 1 и консистентную смазку на вращающиеся части «B» шарнира 1 (рис. 8.9).

Установка ограничителя открывания двери

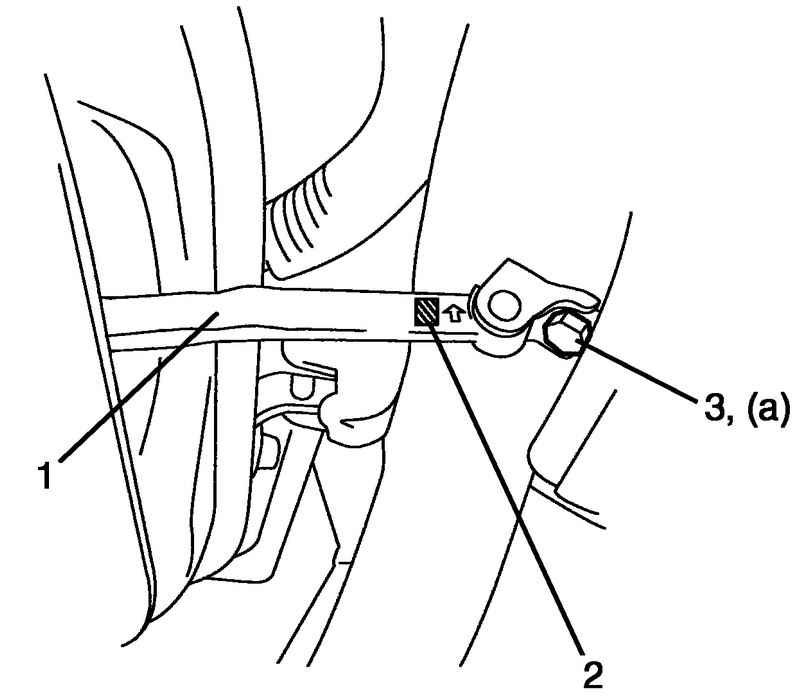

Рис. 8.10. Установка ограничителя открывания двери


При установке ограничителя открывания двери 1 удостоверьтесь, что метка 2 обращена вверх (рис. 8.10).
Направление установки ограничителя открывания двери: Левая дверь: метка L. Правая дверь: метка R (рис. 8.10).
Затяните болт ограничителя открывания двери 3 номинальным усилием затяжки (рис. 8.10).
Момент затяжки болтов ограничителя открывания двери (a): 28 Н·м.

Установка уплотнителя двери

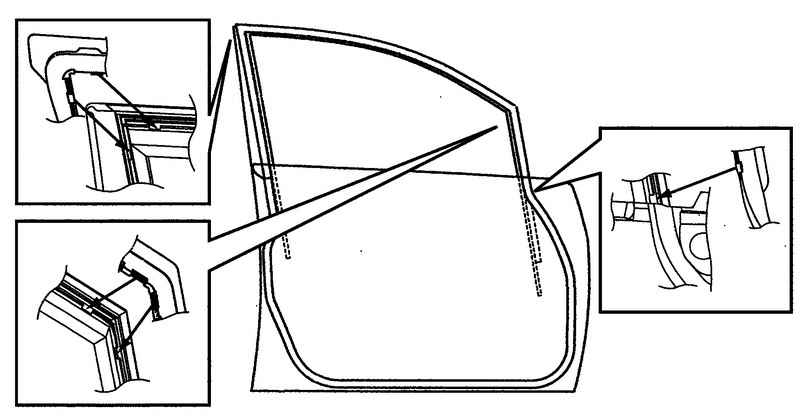

Рис. 8.11. Установка уплотнителя двери


Установите уплотнитель выпуклой частью к двери и надежно закрепите (рис. 8.11).
Отрегулируйте положение фиксатора замка двери.
Отрегулируйте буфер передней двери так, чтобы дверь располагалась заподлицо с боковой поверхностью кузова.
После установки откройте и закройте дверь для проверки надежности крепления.
