10.13. Колодки стояночного тормоза задних дисковых тормозов

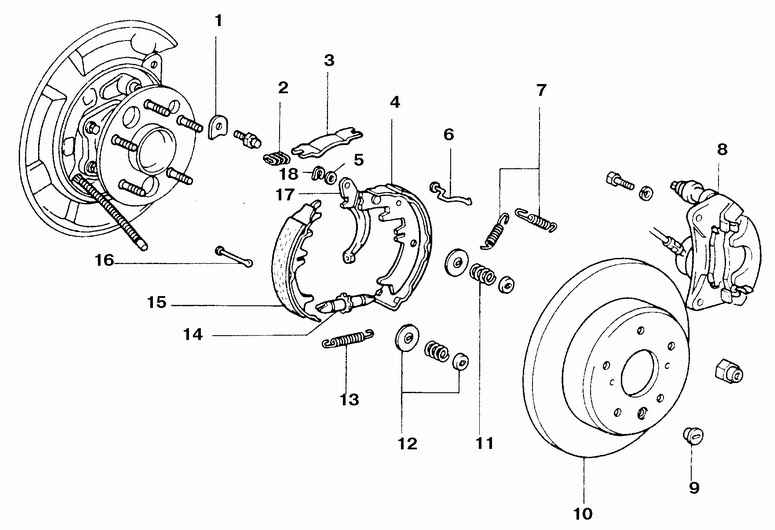

Детали стояночного тормоза

1. Направляющая планка
2. Пружина
3. Распорка
4. Задняя колодка
5. Дистанционная прокладка
6. Ось
7. Возвратные пружины колодок
8. Суппорт заднего дискового тормоза
9. Заглушка
10. Диск
11. Прижимная пружина колодки
12. Чашки прижимной пружины
13. Пружина колодок стягивающая
14. Регулятор
15. Передняя колодка
16. Ось
17. Рычаг привода колодки
18. Разрезная шайба

Предупреждение

Колодки стояночного тормоза меняются только в паре на ось.


Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите диск тормоза (см. подраздел 10.6.).
2. Проверьте остаточную толщину фрикционных накладок. Колодки подлежат замене, если толщина материала менее 0,8 мм.
3. Снимите ступицу с подшипниками (см. раздел 9.1.14.).
4. Очистите детали тормоза специальным составом.
5. Снимите стягивающую пружину задней колодки стояночного тормоза с оси и отцепите пружину от задней колодки.
6. Снимите стягивающую пружину передней колодки стояночного тормоза с оси и отцепите пружину от передней колодки.
7. Снимите прижимную пружину задней колодки и достаньте ось.
8. Снимите распорку.
9. Снимите прижимную пружину передней колодки и достаньте ось.
10. Снимите регулятор зазора между колодками и барабаном диска (стягивающая пружина находится за регулятором и на снимке не видна).
11. Достаньте разрезную пружинную шайбу с оси рычага привода колодки стояночного тормоза на задней колодке и снимите рычаг.
12. Смажьте тонким слоем тугоплавкой смазки трущуюся поверхность щита тормоза.
13. Оденьте трос на рычаг и зафиксируйте пружинной разрезной шайбой.
14. Оденьте стягивающую пружину с обратной стороны задней колодки и с обратной стороны передней колодки.
15. Установите регулятор, подведя колодки друг к другу. Окончания регулятора должны войти в зацепление с колодками.
16. Установите колодки, установите распорку и пружину. Вильчатые окончания распорки должны зайти в пазы колодок.
17. Установите возвратную пружину передней и задней колодки.
18. Установите прижимную пружину задней и передней колодки

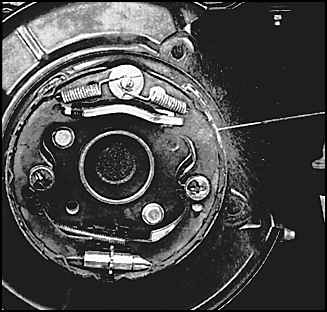

19. В результате правильной сборки детали располагаются как на рисунке.
20. Установите диск тормоза и закрепите, навернув 3 гайки колеса.

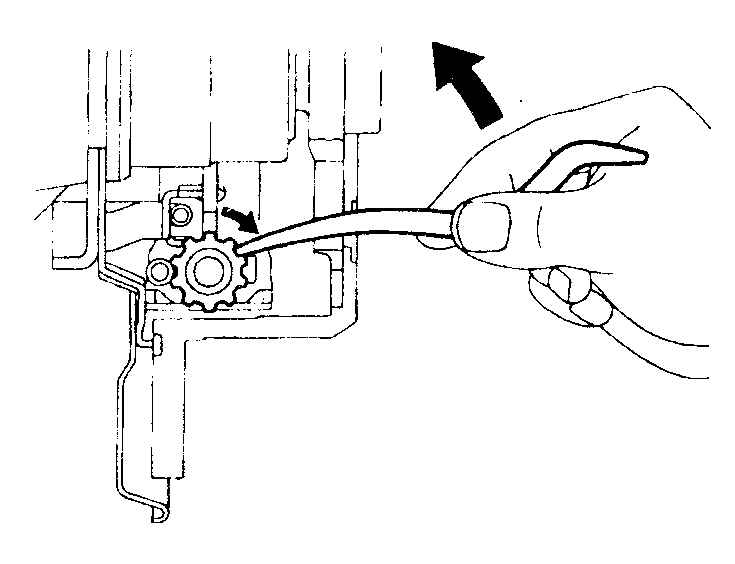

21. Выверните из диска заглушку. Отрегулируйте колодки, для чего вращая маховичок шпильки регулятора разведите колодки до упора в барабан (барабан при этом не должен вращаться) и отведите, отвернув маховичок регулятора на 8 зубцов.
22. Установите кронштейн суппорта, затяните болты с заданным моментом.
23. Установите колесо.
24. На а/м, оборудованных рычагом стояночного тормоза, проверьте число щелчков рычага до полного торможения, которое должно быть от 5 до 8. В противном случае отрегулируйте.
25. Для приработки колодок стояночного тормоза поступите следующим образом. На а/м, оборудованных рычагом стояночного тормоза, двигаясь со скоростью 50 км/час по ровному сухому шоссе, включите тормоз, приложив к рычагу усилие 8кГс. На а/м с педалью стояночного тормоза, включите тормоз, приложив к усилие на педаль 13кГс. Проехав примерно 0,5 км, отпустите педаль.
26. Повторите эту процедуру 2–3 раза, давая предварительно остыть колодкам.
