3.1.7. Газораспределительный ремень и звездочки

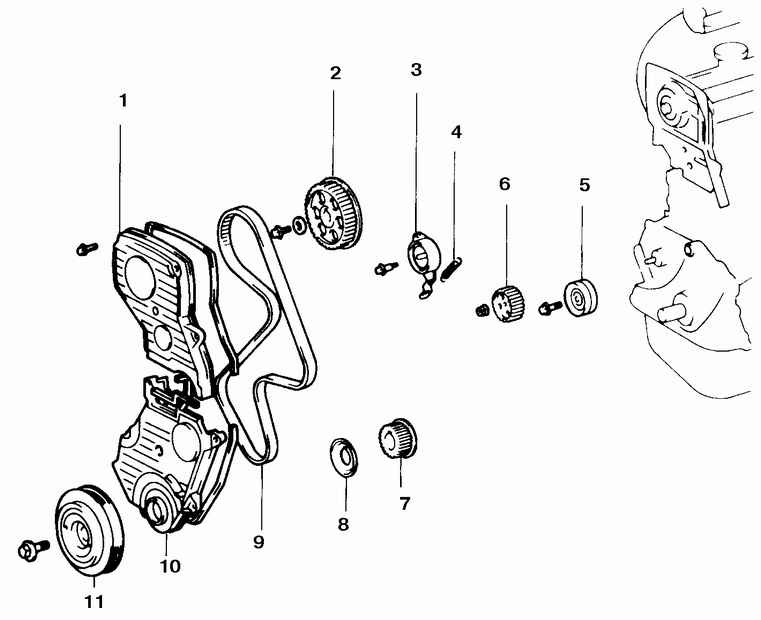

Газораспределительный ремень

1. Верхняя крышка газораспределительного ремня
2. Звездочка распределительного вала
3. Верхний промежуточный шкив
4. Пружина
5. Верхний промежуточный шкив
6. Звездочка масляного насоса

7. Звездочка коленчатого вала
8. Направляющая газораспределительного ремня
9. Газораспределительный ремень
10. Нижняя крышка газораспределительного ремня
11. Шкив коленчатого вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Заблокируйте задние колеса и поставьте автомобиль на ручной тормоз.
3. Поднимите и закрепите переднюю часть автомобиля.
4. Снимите правое переднее колесо и прокладку арки колеса.
5. Снимите расширительный бачок системы охлаждения двигателя.
6. Выкрутите свечи и снимите приводные ремни.
7. Снимите генератор и его кронштейн.
8. Установите опору под двигатель, снимите правую опору двигателя и тягу регулирующую смещение двигателя.
9. Выкрутите винты верхней крышки газораспределительного ремня и отсоедините от нее провода. Снимите верхнюю крышку и прокладки.

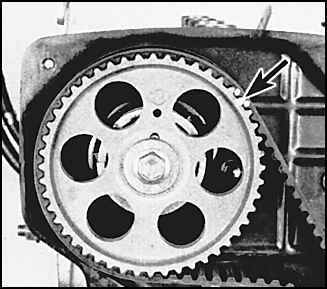

	10. Установите поршень N1 в верхнюю мертвую точку. Проверьте, чтобы маленькая дырочка в звездочке распределительного вала была совмещена с синхронизационной меткой на крышке первого подшипника вала.
	11. Если Вы собираетесь повторно использовать газораспределительный ремень, сделайте установочные метки (стрелки) на нем и на звездочках. Обозначьте направление вращения ремня.
	12. Ослабьте болт верхнего промежуточного шкива (стрелка) и снимите пружину . Снимите ремень со звездочки распределительного вала. Ремень не обязательно снимать со звездочки коленчатого вала, если Вы собираетесь заменить сальник распределительного вала или снять головку цилиндров.
	13. Если звездочка распределительного вала изношена или повреждена, снимите крышку головки цилиндров, застопорите распределительный вал впускных клапанов гаечным ключом и выкрутите болт звездочки. Снимите звездочку.
	14. Снимите крышку смотрового отверстия маховика, и застопорите маховик или ведущий диск при помощи большой отвертки. Ослабьте болт шкива коленчатого вала.
	15. Выкрутите болт и снимите шкив.
	16. Выкрутите болты (стрелки) и снимите нижнюю крышку газораспределительного ремня и прокладки. Снимите направляющую ремня со звездочки коленчатого вала.
	17. Если Вы собираетесь повторно использовать газораспределительный ремень, сделайте установочные метки (стрелка) на нем и на звездочке.
18. Снимите газораспределительный ремень. Если звездочка коленчатого вала повреждена или изношена или Вам необходимо сменить передний сальник коленчатого вала.

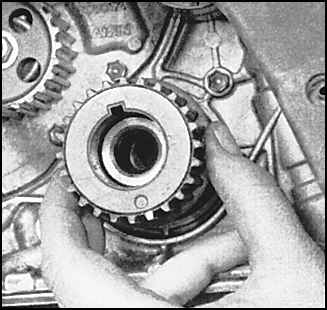

	19. Снимите звездочку. Она должна сниматься свободно.
	20. Если звездочку заело, снимите ее при помощи специального инструмента.

Проверка

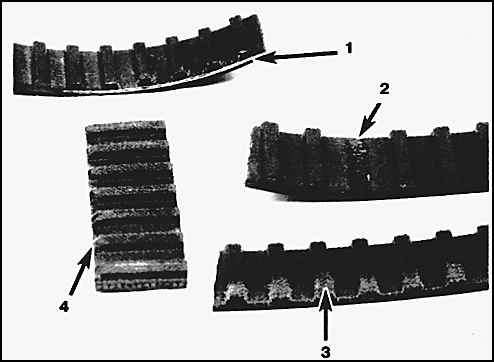

Повреждения газораспределительного ремня

1. Расслоение

2. Отсутствие зубцов

3. Износ поверхности

4. Закругление боковой части

ПОРЯДОК ВЫПОЛНЕНИЯ

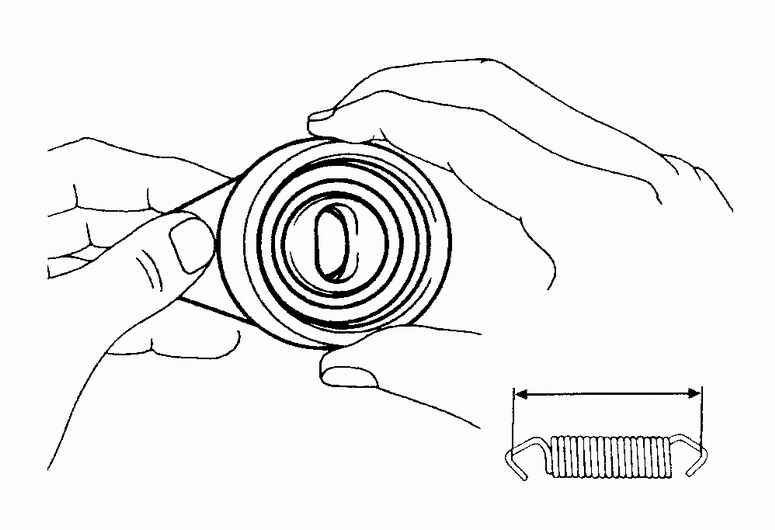

	1. Снимите промежуточные шкивы и осмотрите их подшипники на наличие износа и повреждений. Осмотрите пружину, проверьте, соответствует ли ее длина техническим требованиям.
2. Если газораспределительный ремень порвался, то причиной, возможно, стало то, что он был слишком сильно натянут или загрязнен.
3. Если зубцы ремня потрескались или отсутствуют в некоторых местах, необходимо проверить не заедают ли распределительные валы или водяной и масляный насосы.
4. Если поверхность ремня сильно изношена или покрыта трещинами, проверьте, нет ли царапин или заусенец на поверхностях промежуточных шкивов.
5. Если ремень изношен или поврежден только с одной стороны, проверьте направляющий диск ремня и правильность установки звездочек.
6. При необходимости замените ремень, предварительно устранив все неисправности.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно почистите переднюю часть двигателя.
2. Установите промежуточные шкивы и пружину.

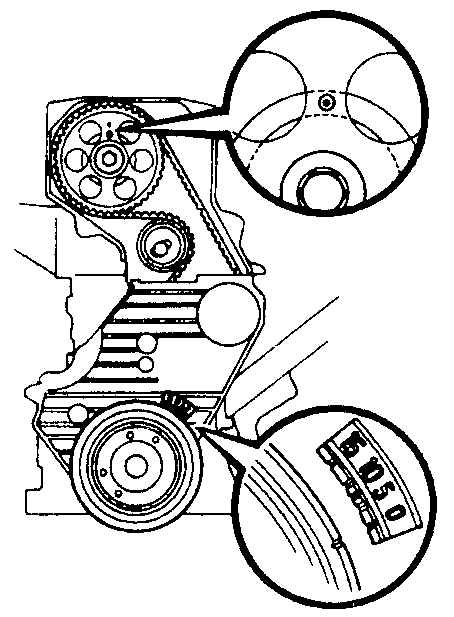

3. Проверьте совмещены ли синхронизационные метки коленчатого и распределительного валов.
4. Наденьте ремень на звездочку коленчатого вала, звездочки масляного и водяного насосов и на промежуточные шкивы. Если Вы надеваете старый ремень, совместите метки сделанные на ремне и на звездочках во время снятия.

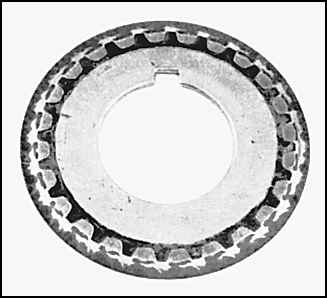

	5. Установите направляющую ремня на коленчатый вал (на рисунке . показан направляющий диск ремня).
6. Установите нижнюю крышку ремня и шкив коленчатого вала.

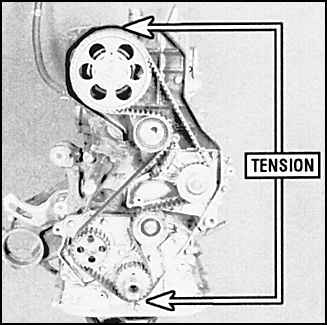

	7. Наденьте ремень на звездочку распределительного вала. Натяните переднюю часть ремня.
8. Ослабьте болт верхнего промежуточного шкива на пол оборота, медленно поверните коленчатый вал по часовой стрелке на 1 и 7/8 оборота, так чтобы метка на шкиве коленчатого вала сместилась на 45° относительно метки, предназначенной для установки первого поршня в верхнюю мертвую точку и расположенной на нижней крышке ремня. Затяните болт промежуточного шкива.
	9. Поверните коленчатый вал еще на два оборота и проверьте совмещены ли синхронизационные метки.

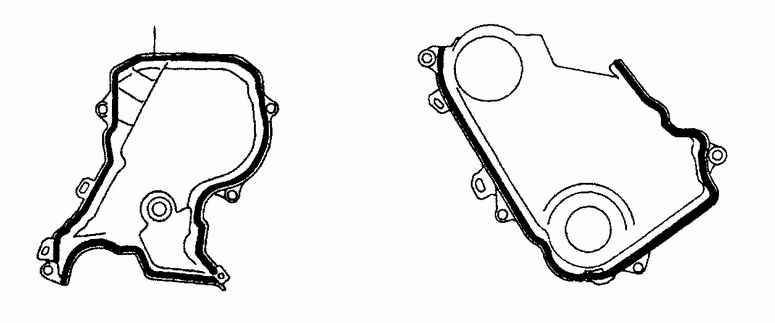

	10. Установите новые прокладки из герметизирующего состава на крышки газораспределительного ремня.
