3.4.10. Генератор

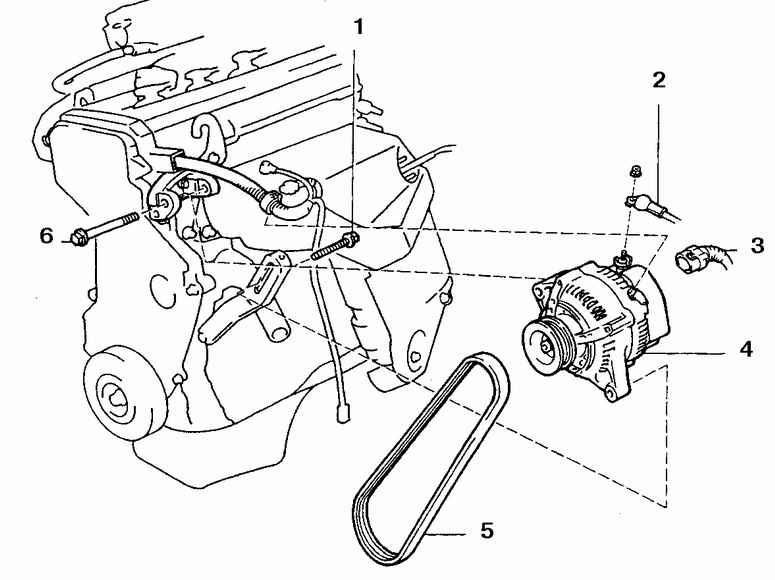

Монтаж генератора на 4-цилиндровых двигателях

1. Регулировочный болт
2. Провод
3. Разъем
4. Генератор
5. Ремень
6. Осевой болт

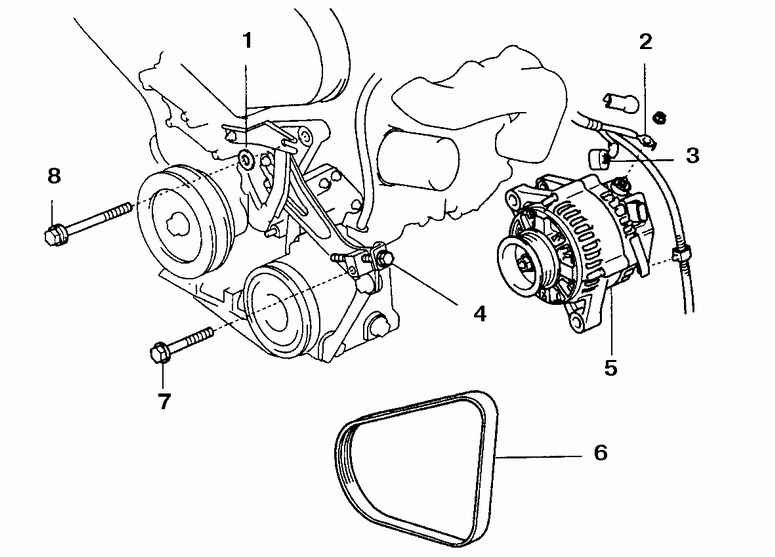

Монтаж генератора на двигателе V6

1. Шайба
2. Провод
3. Разъем
4. Регулировочный болт
5. Генератор
6. Ремень
7. Стопорный болт
8. Осевой болт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отсоедините от генератора провода.

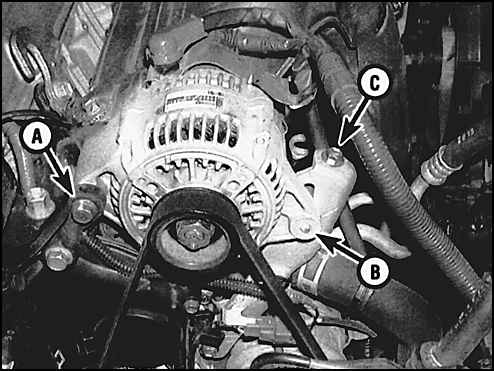

3. Ослабьте осевой (А), стопорный (В) и регулировочный (С) болты генератора и снимите ремень.
4. Выверните регулировочный и осевой болты и снимите генератор.
5. Если вы решили заменить генератор, то следует иметь в виду, что новый генератор должен точности соответствовать заменяемому. При покупке проследите за тем, чтобы номер на корпусе нового агрегата соответствовал номеру заменяемого, а расположение выводов на обоих агрегатах совпадало.

Установка

Генератор устанавливается в обратном порядке.
