3.4. Электрооборудование двигателя

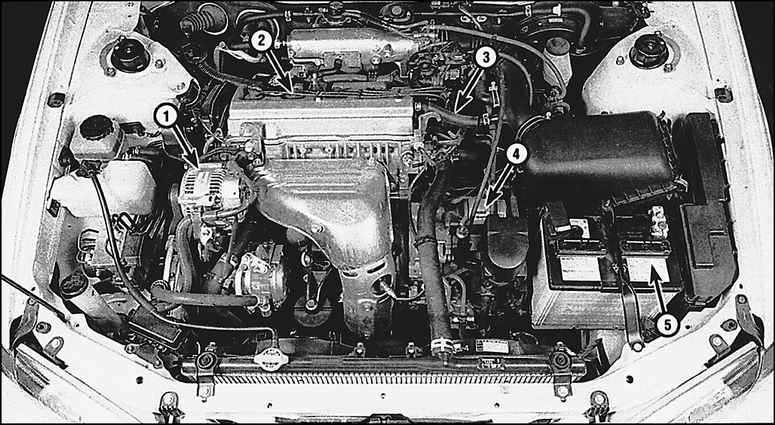

Расположение агрегатов системы заряда и зажигания 4-цилиндровых двигателей

1. Генератор
2. Высоковольтные провода
3. Модуль катушки и блока зажигания

4. Стартер
5. Батарея

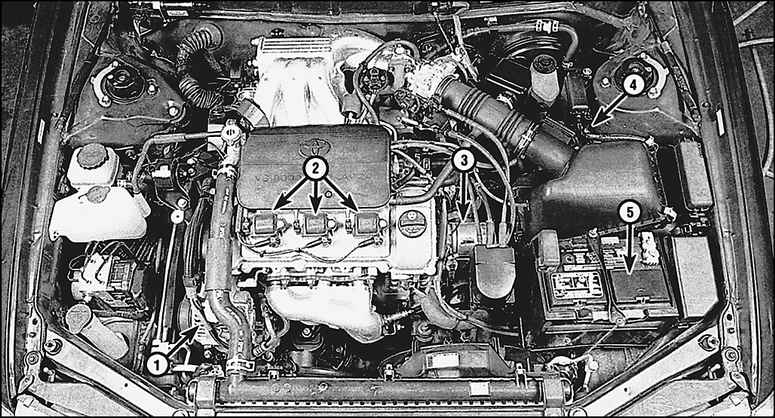

Расположение агрегатов системы заряда и зажигания 6-цилиндровых двигателей

1. Генератор
2. Катушки зажигания
3. Стартер

4. Блок зажигания (под монтажным блоком)
5. Батарея

В систему электрооборудования двигателя входят система зажигания, система зарядки батареи и система пуска двигателя.

При уходе за электрооборудованием двигателя соблюдайте крайнюю осторожность при проверке деталей и приборов электрооборудования, которые при неправильном соединении, или неумелом обращении быстро выходят из строя.

На неработающем двигателе запрещается оставлять зажигание включенным на длительное время.

Запрещается отсоединять кабели от батареи на работающем двигателе.

При экстренном пуске двигателя от батареи другого автомобиля соблюдайте полярность подключения батареи

Всегда отсоединяйте батарею от массы в первую очередь, а соединяйте с массой в самый последний момент.
