4.8. Электрическая цепь мотора нагнетательного вентилятора

Расположение нагнетательного вентилятора

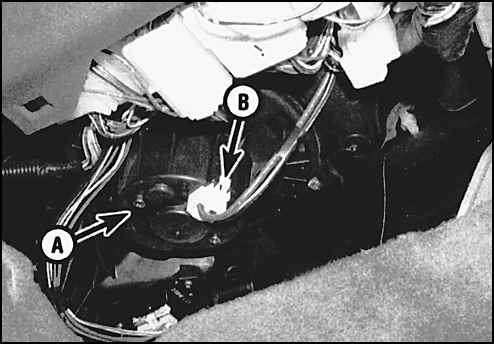

А – нагнетательный вентилятор В – разъем мотора вентилятора Нагнетательный вентилятор расположен под вещевым ящиком.

Проверка резистора мотора нагнетательного вентилятора

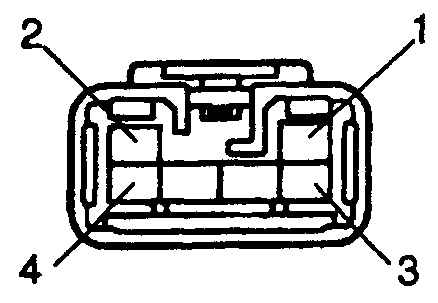

Контакты резистора Сопротивление 2 и 4 0,83 Ом 2 и 3 1,12 Ом 1 и 3 1,74 Ом

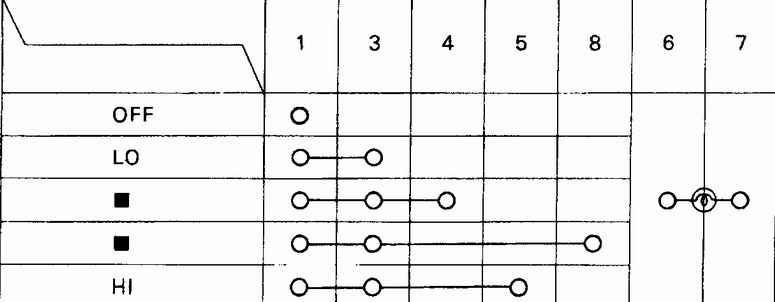

Проверка переключателя скоростей нагнетательного вентилятора


Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если нагнетательный вентилятор не работает, прежде всего, проверьте соединения разъемов в цепи вентилятора. Проверьте плавкий предохранитель 2 на панели предохранителей, расположенной под приборной панелью. Проверьте реле нагнетательного вентилятора в панели плавких предохранителей и реле, расположенной под капотом. 2. Определите расположение реле вентилятора. Снимите реле и проверьте, правильно ли оно функционирует. Если реле неисправно, замените его. 3. Установите рычаг переключения передач в парковочное положение и поставьте автомобиль на ручной тормоз. Установите ключ зажигания в положение ON, не заводя двигателя. 4. Проверьте, как работает вентилятор во всех режимах. 5. Если предохранители и реле находятся в нормальном состоянии, а вентилятор не работает, протестируйте сам вентилятор. Подсоедините тестер к голубому и красному контактам. Тестер должен показывать как минимум 10 В – зажигание включено, переключатель режимов вентилятора находится в любом положении кроме положения OFF (Выключено). Если это не так, в цепи вентилятора имеются неполадки. 6. Если напряжение подается на вентилятор, а он не работает, подсоедините при помощи перемычки черный/ белый провод к заземлению на кузове автомобиля. Если вентилятор по-прежнему не работает, то его необходимо заменить. Если же вентилятор работает, это означает, что в цепи заземления вентилятора имеются неисправности. 7. Если вентилятор работает, но не во всех режимах, проверьте резистор вентилятора, который расположен на кожухе вентилятора (указан стрелкой). 8. Снимите резистор и осмотрите его на наличие повреждений. Проверьте резистор при помощи омметра. При необходимости замените резистор. 9. Если резистор функционирует нормально, а вентилятор по-прежнему работает не во всех режимах, снимите панель управления обогревателя/ воздушного кондиционера. Отсоедините провода от задней части переключателя скоростей вентилятора и проверьте сопротивление переключателя. Если переключатель неисправен, замените его.
