5.2. Панель управления обогревателем и воздушным кондиционером

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите центральную отделочную панель и снимите радио.
3. Снимите ручки управления и выкрутите винты панели управления (указаны стрелками).
4. Отсоедините провода (указаны стрелками) от панели управления – модель Avalon.
5. Отсоедините два тросика (указаны стрелками) от задней части панели управления – модель Avalon. Снимите панель управления.
6. Установка проводится в обратном порядке снятия.

Регулировка управляющих тросиков

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Чтобы отрегулировать тросик, управляющий заслонкой воздухозаборника, установите рычаг в положение FRESH, установите и зафиксируйте тросик.
2. Чтобы отрегулировать тросик управляющий воздушной смесью, установите рычаг воздушной смеси в положение COOL, установите и зафиксируйте тросик (указан стрелкой).

Проверка электрической цепи

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте переключатель системы кондиционирования, подсоединив тестер к контактам 2 и 5. Когда переключатель переведен в положение ON, цепь между контактами 2–5 и 3–4 должна быть замкнута.

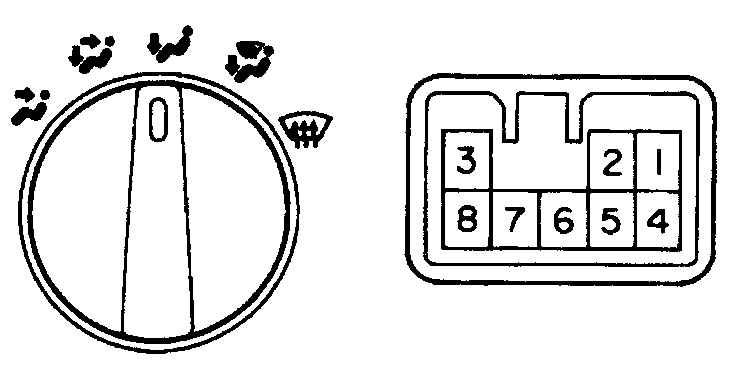

2. Протестируйте переключатель режимов (см. таблицу).

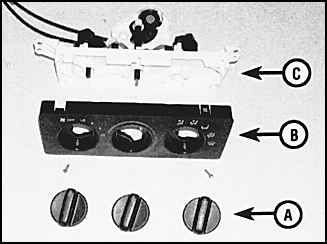

3. Чтобы заменить какие-либо детали панели управления, снимите ручки (А), выкрутите винты крышки (В) и выкрутите винты переключателей (С).

Положение ручки переключателя
Контакты
Необходимое условие
FACE
1 – 6
Цепь замкнута
B/ L
1 – 5
Цепь замкнута
FOOT
1 – 4
Цепь замкнута
FOOT/ DEF.
1 – 3
Цепь замкнута
DEF.
1 – 2, 7 – 8
Цепь замкнута
