6.14. Дроссель

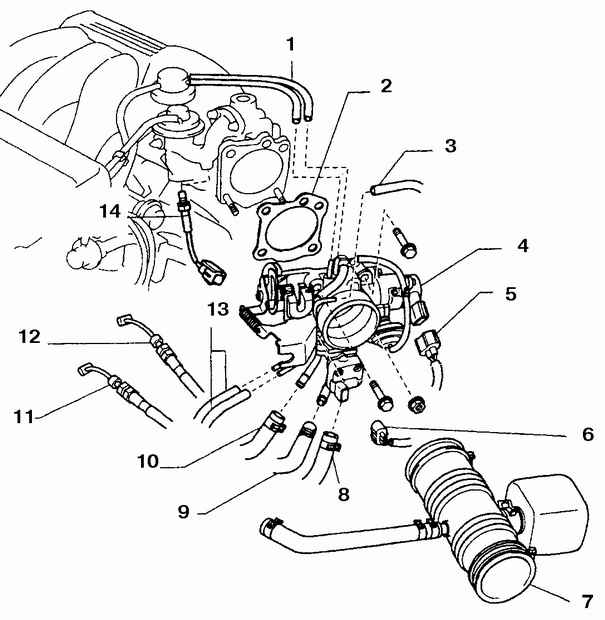

Четырехцилиндровые двигатели

1. Вакуумные шланги
2. Прокладка
3. Шланг системы, улавливающей пары топлива
4. Кожух дроссельной заслонки
5. Провод датчика положения дроссельной заслонки
6. Провод
7. Труба, соединяющая дроссель с воздушным фильтром
8. Обходной шланг охлаждающей жидкости
9. Воздушный шланг
10. Обходной шланг охлаждающей жидкости
11. Тросик дроссельной заслонки
12. Тросик акселератора
13. Шланг системы, улавливающей пары топлива
14. Температурный датчик системы рециркуляции выпускных газов.

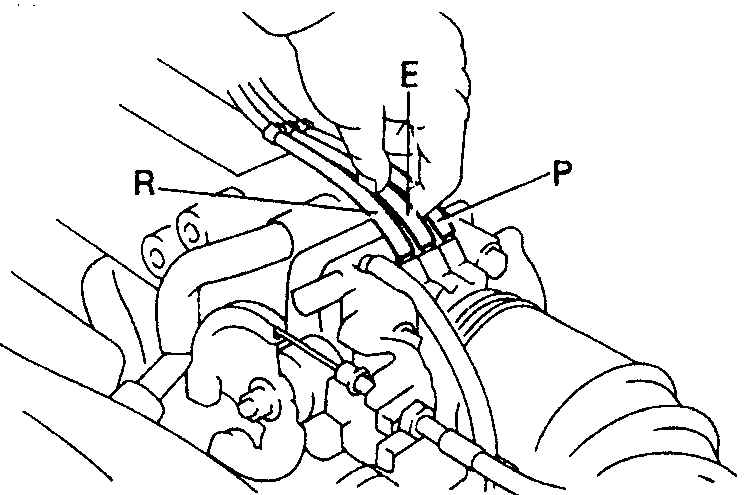

Функционирование вакуумных портов дросселя – 4-цилиндровые модели

Наименование порта
На холостом ходу
Остальные режимы
Р
нет вакуума
вакуум
Е
нет вакуума
вакуум
R
нет вакуума
нет вакуума

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите рычажный механизм, он должен функционировать плавно и не заедать.
2. Заведите двигатель, по очереди отсоедините вакуумные шланги от дросселя. Проверьте есть ли вакуум на холостом ходу и при более высоких оборотах. Сравните результаты проверки с данными таблицы Функционирование вакуумных портов дросселя – 4-цилиндровые модели.
3. Снимите воздухозаборную трубу и проверьте дроссель на наличие нагара и грязи. При необходимости промойте дроссель специальным раствором для чистки карбюраторов.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите воздухозаборную трубу, соединяющую корпус дросселя с воздушным фильтром.
3. Отсоедините тросик акселератора от рычага дроссельной заслонки.
4. Отсоедините от кожуха дросселя шланги и провода.
5. Отсоедините провод от датчика положения дроссельной заслонки.

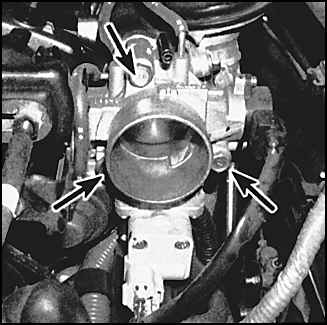

6. Выкрутите монтажные болты дросселя.
7. Отсоедините дроссель от впускного коллектора.
8. Установка проводится в обратном порядке снятия.
