6.9. Топливный бак

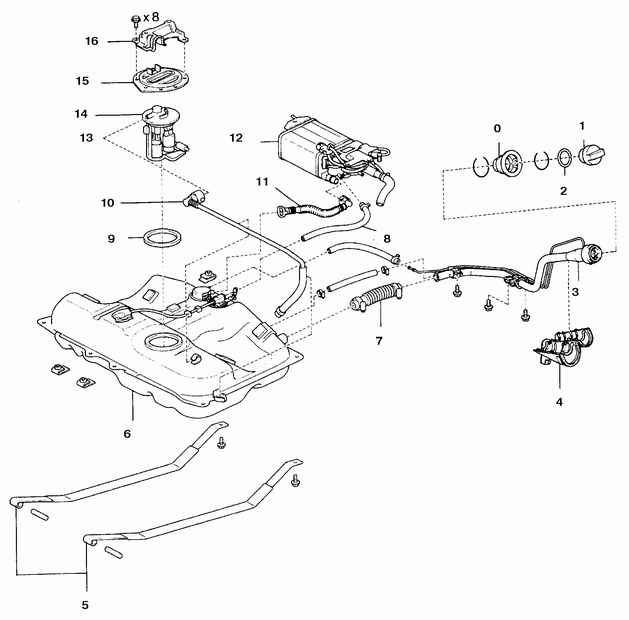

Топливный бак

0. Кожух
1. Крышка заливной горловины
2. Прокладка
3. Заливная труба топливного бака
4. Защитный чехол трубы
5. Крепления бака
6. Топливный бак
7. Заливной шланг топливного
бака
8. Шланг системы, улавливающей испарения топлива
9. Прокладка
10. Топливная трубка
11. Вентиляционный шланг
12. Угольный фильтр
13. Топливный насос
14. Пластина
15. Защитный кожух

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в топливной системе.
2. Снимите крышку заливной горловины топливного бака.
3. Отсоедините провод минусовой клеммы аккумулятора.
4. Слейте топливо из бака.
5. Поднимите и закрепите автомобиль на опорах.
6. Снимите выпускную трубу.
7. Отсоедините топливные и вентиляционные трубки от топливного бака.
8. Установите домкрат под топливный бак.

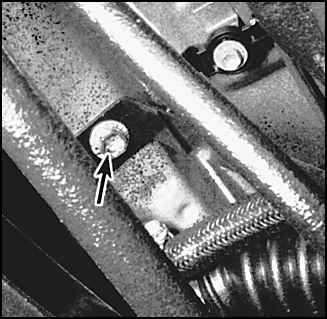

9. Выкрутите болт (указан стрелкой) крепления бака.

10. Медленно опустите бак.


Установка

Установка проводится в обратном порядке снятия.
