7.2.10. Датчик вращения коленвала

На 4-цилиндровых двигателях датчик смонтирован под крышкой зубчатого ремня, на двигателях V6 – над шкивом коленвала.

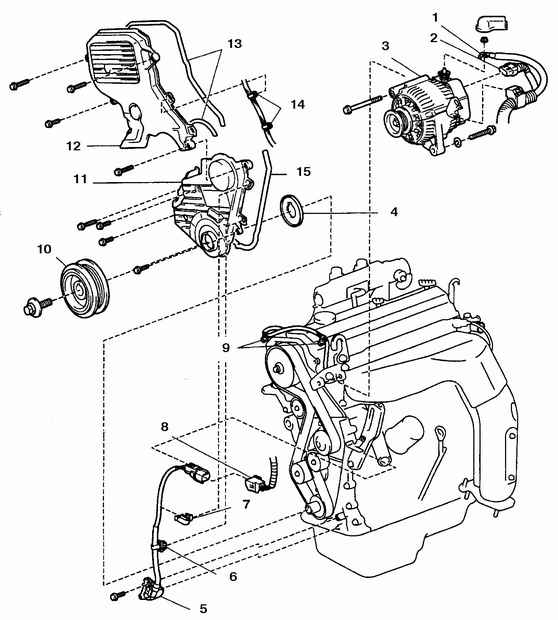

Место монтажа датчика вращения коленвала на 4-цилиндровых двигателях

1. Провод
2. Разъем
3. Генератор
4. Направляющая шкива коленвала
5. Датчик вращения коленвала
6, 7, 9, 14. Хомут
8. Разъем датчика
10. Шкив
11. Крышка N1 ремня
12. Крышка N2 ремня
13, 15. Прокладка

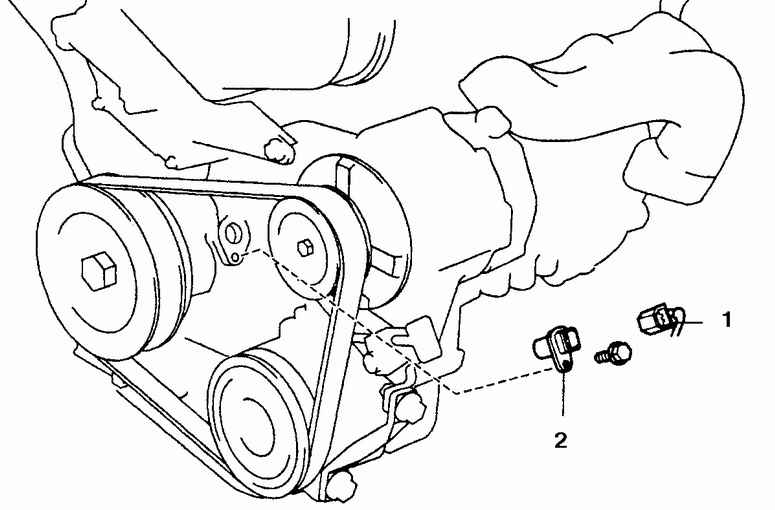

Место монтажа датчика вращения коленвала на 6-цилиндровых двигателях

1. Разъем

2. Датчик


Проверка


4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем проводки датчика около генератора и проверьте сопротивление датчика (стрелкой указано расположение датчика).
2. Вместе с датчиком следует проверить и модуль компьютера, для чего модуль надо снять и сдать в автосервис.

6-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Из-за затрудненного доступа к разъему датчик рекомендуется снять (стрелкой указано расположение датчика). Проверьте сопротивление на снятом датчике.
2. Прогрев двигатель, или сняв датчик и поместив в кипяток, проверьте сопротивление датчика при 80° С, которое должно быть 250–300 Ом.

Замена


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. На 4-цилиндровых двигателях снимите крышку ремня (см. рис. Место монтажа датчика вращения коленвала на 4-цилиндровых двигателях).
3. На 6-цилиндровых двигателях для доступа к датчику снимите защитную панель колесной ниши (см. рис. Место монтажа датчика вращения коленвала на 6-цилиндровых двигателях). Отсоедините разъем, отверните болт и снимите датчик.
