7.2.15. Датчик скорости автомобиля

Датчик предназначен для управления трансмиссией и контроля расхода топлива. Сигнал с датчика представляет последовательность импульсов. Датчик крепится на картере трансмиссии.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

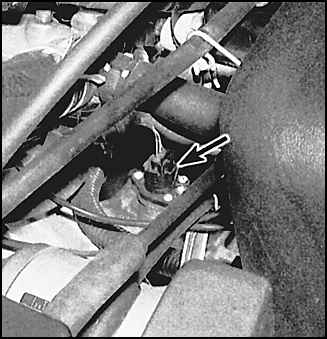

1. Отсоедините разъем (на рис. слева – 4-цилиндровый двигатель, справа – 6-цилиндровый) и проверьте наличие напряжения 12 В на красно/синем проводе. Если напряжения нет, то проверьте цепь между датчиком и плавкой перемычкой.
2. Подняв автомобиль, проверьте наличие пульсирующего напряжения 11 В с датчика при вращении колеса (второе колесо удерживайте). Для этого присоедините разъем и подключите положительный щуп вольтметра с тыльной стороны разъема к выводу с синим проводом, а отрицательный – к выводу с розовым проводом. При отсутствии напряжения датчик замените.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините разъем, отверните винт и достаньте датчик.
