7.2.16. Перепускной воздушный клапан холостого хода (IAC-клапан)

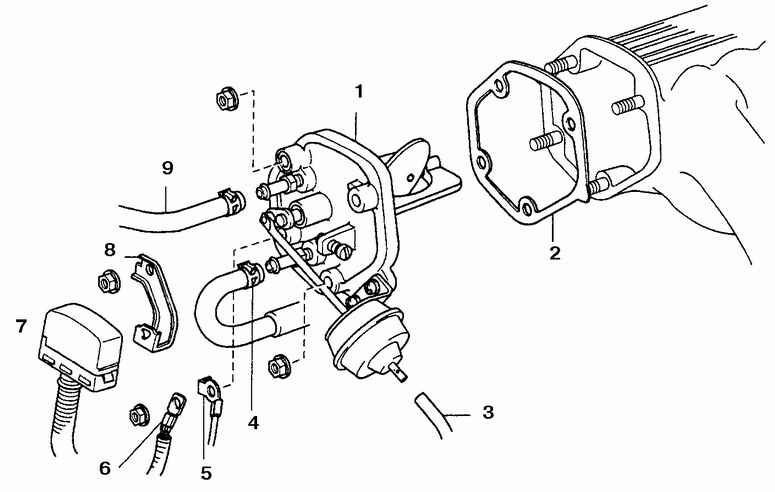

Перепускной воздушный клапан

1. Перепускной воздушный клапан
2. Прокладка
3, 9. Шланг вакуумный
4. Шланг клапана быстрого холостого хода

5. Шина соединения с массой
6. Провод на массу
7. Диагностический разъем.
8. Кронштейн

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

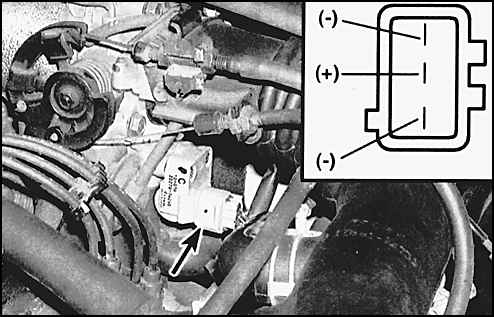

На холостом ходу прогретого двигателя перемкните выводы ТЕ1 и Е1 на диагностическом разъеме (рисунок слева). Обороты должны возрасти до 900–1300 об/мин и спустя 5 сек вернуться к нормальным. В противном случае проверьте сопротивление клапана между средним и крайним выводами (рисунок справа), отсоединив разъем.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите дроссельный патрубок (см. подраздел 6.14.).
2. Если сопротивление не соответствует норме, то клапан замените.

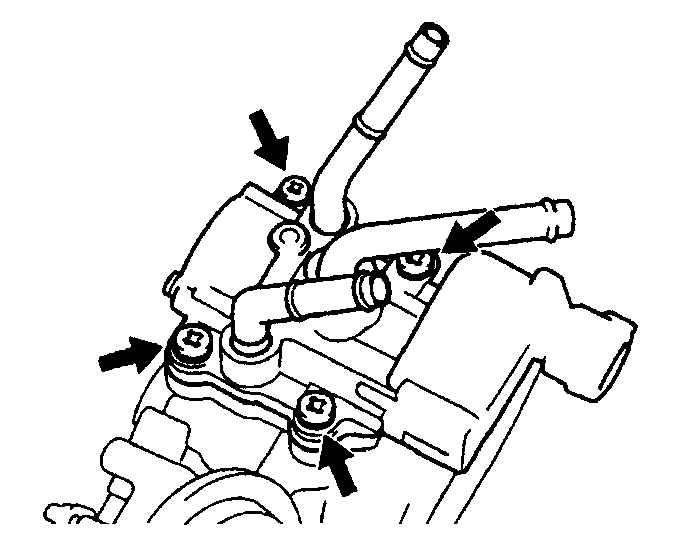

	3. Отверните винты и достаньте клапан.
