8.1.4. Блок рычага переключения передач

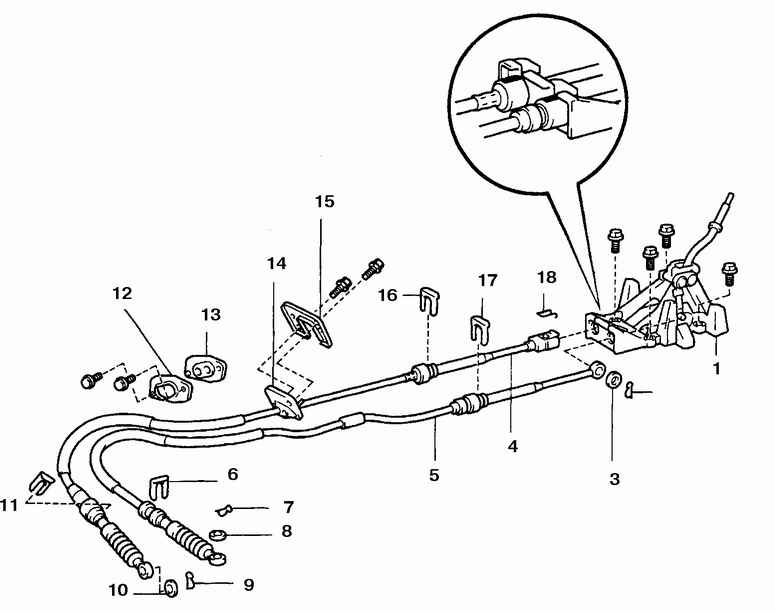

Тросики переключения передач

1. Блок рычага переключения передач
2. Фиксатор
3. Шайба
4. Тросик переключения передач
5. Тросик выбора передачи
6. Фиксатор
7. Фиксатор
8. Шайба
9. Фиксатор

10. Шайба
11. Фиксатор
12. Фиксатор резиновой втулки тросиков
13. Резиновая втулка
14. Резиновая втулка тросика
15. Фиксатор резиновой втулки
16. Фиксатор
17. Фиксатор
18. Фиксатор

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную панель.

2. Отсоедините тросики от рычага.

3. Выкрутите болты и снимите блок рычага переключения передач.

4. Установка проводится в обратном порядке снятия.
