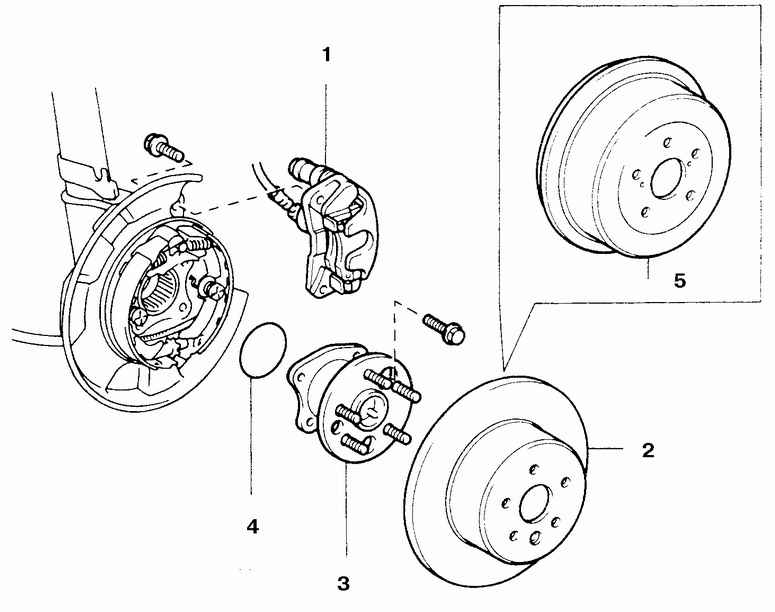

9.1.14. Ступица и подшипник заднего колесаДетали ступицы заднего колеса с подшипниковым узлом
|
1. Цилиндр
2. Диск тормоза
3. Ступица заднего колеса с подшипником
|
4. Уплотнительное кольцо ступицы
5. Барабан тормоза |
Снятие
Предупреждение
 Ступица заднего колеса
с подшипником ремонту не подлежат и меняются как единый узел.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите заднюю часть автомобиля
и установите на подставки. Снимите заднее колесо. |
| 2. Снимите барабан или диск тормоза
(см. подраздел 10.6.). |
|

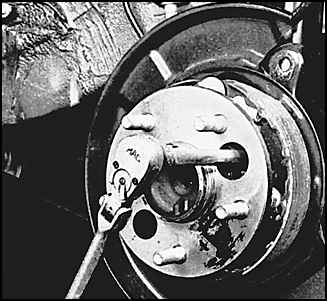

3. Отверните 4 болта крепления
корпуса ступицы к кронштейну подвески через отверстия во фланце ступицы.
Для доступа к болтам фланец необходимо проворачивать. |
| 4. Снимите ступицу в сборе с подшипником.
|
| 5. Снимите уплотнительное кольцо
ступицы. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите ступицу и совместите отверстия
в корпусе ступицы с отверстиями под болты в щите тормоза. Заверните
болты. При установке болтов в резьбовые отверстия удобно пользоваться
магнитом. Затяните болты с заданным моментом.
|
| 2. Установите барабан (или диск) тормоза, суппорт
и колесо. Установите колесо и опустите автомобиль.
|
|
|
