1.1.5. Подкапотное пространство

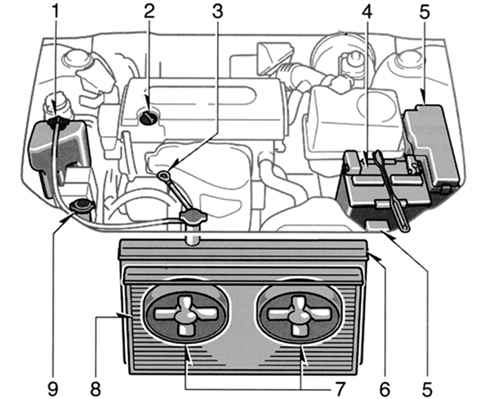

Общий вид подкапотного пространства автомобилей Camry с двигателями моделей 1AZ-FE и 2AZ-FE
Рис. 1.19. Общий вид подкапотного пространства автомобилей Camry с двигателями моделей 1AZ-FE и 2AZ-FE: 1 – расширительный бачок системы охлаждения; 2– крышка наливной горловины масла двигателя; 3 – щуп для измерения уровня масла в двигателе; 4 – аккумуля


Общий вид подкапотного пространства автомобилей Camry с двигателями моделей 1AZ-FE и 2AZ-FE показан на рис. 1.19.

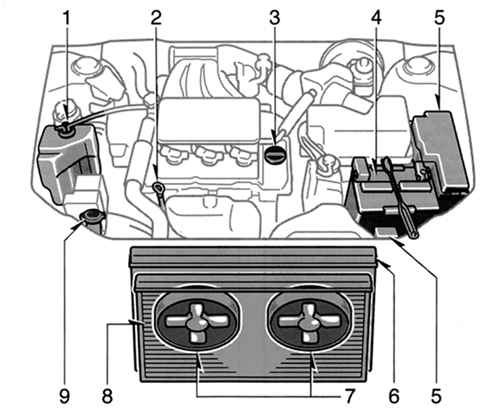

Общий вид подкапотного пространства автомобилей Camry с двигателем модели 1MZ-FE
Рис. 1.20. Общий вид подкапотного пространства автомобилей Camry с двигателем модели 1MZ-FE: 1 – расширительный бачок системы охлаждения; 2– щуп для измерения уровня масла в двигателе; 3 – крышка наливной горловины масла двигателя; 4 – аккумуляторная бата


На рис. 1.20. показан общий вид подкапотного пространства автомобилей Camry с двигателем модели 1MZ-FE.
