1.2.3.4. Проверка регулировки фар

1. Закройте фару или разъедините соответствующий электрический разъем, чтобы предотвратить влияние света фары, которая не проверяется в данный момент, на фару, проверка регулировки которой производится.

ВНИМАНИЕ
Не держите фару закрытой в течение более 3 мин. Линза фары сделана из синтетического полимера, и может легко оплавиться или получить повреждения вследствие нагрева.

При проверке ламп дальнего света закройте лампу ближнего света или разъедините соответствующий разъем.
2. Запустите двигатель. При этом частота вращения коленвала двигателя должна составлять не менее 1 500 мин–1.
3. Установите переключатель корректора фар в положение 0 (ноль).

Схема регулировки границ световых пятен фар головного света

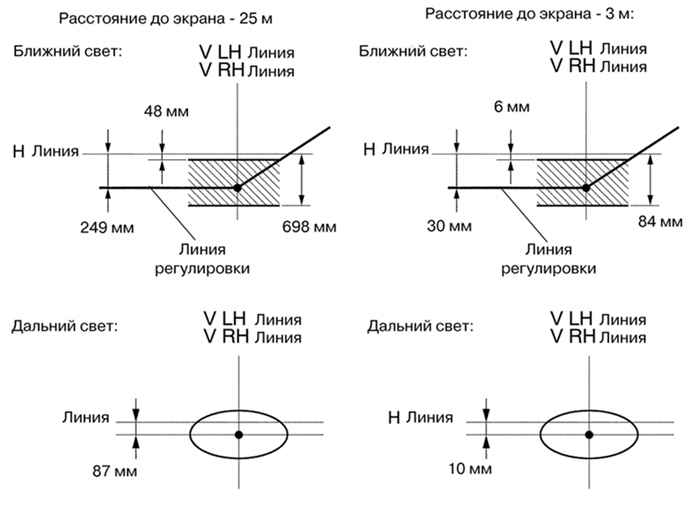

Рис. 1.59. Схема регулировки границ световых пятен фар головного света


4. Включите фару и удостоверьтесь, что граница световых пятен фар попадает в область, показанную на рисунке 1.59.
Данные для регулировки приведены ниже.
Расстояние до экрана – 25 м.
граница световых пятен фар от 48 до 696 мм ниже линии H для ближнего света.
Расстояние до экрана – 3 м.
граница световых пятен фар от 6 мм до 84 мм ниже линии H для ближнего света.
Расстояние до экрана – 25 м.
граница световых пятен фар на 249 мм ниже линии H для ближнего света.
Расстояние до экрана – 3 м.
Граница световых пятен фар на 30 мм ниже линии H с для ближнего света.
Так как ближний свет и дальний свет объединены в фаре, то если ближний свет отрегулирован правильно, то и дальний должен быть отрегулирован правильно. Однако, проверьте обе фары, чтобы удостовериться в правильности регулировки.
