1.2.6.5. Преднатяжители ремней безопасности передних сидений

Преднатяжители ремней безопасности сидений водителя и переднего пассажира предназначены для срабатывания в ответ на сильный удар спереди.
Если датчик пневмоподушки безопасности определит удар от сильного переднего столкновения, натяжители быстро втягивают ремни безопасности передних сидений, чтобы ремни прочно удерживали людей, сидящих на передних сиденьях.
Натяжители ремней безопасности передних сидений срабатывают, даже если на передних сиденьях нет пассажиров.

Сигнализатор исправности преднатяжителей ремней безопасности передних сидений

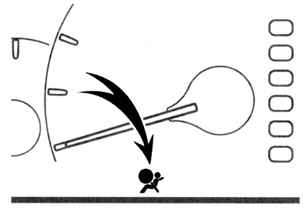

Рис. 1.101. Сигнализатор исправности преднатяжителей ремней безопасности передних сидений


Данный сигнализатор высвечивается, если ключ зажигания повернут в положение «ON». Он гаснет примерно через 6 с. Это означает, что преднатяжители ремней безопасности передних сидений работают нормально.
Эта система предупреждения контролирует узел датчиков пневмоподушек безопасности, датчики передних пневмоподушек безопасности, датчики боковых пневмоподушек безопасности, датчики боковых и шторковых пневмоподушек безопасности, датчики шторковых пневмоподушек безопасности, датчик положения сиденья водителя, выключатель пряжки ремня безопасности сиденья водителя, узлы натяжителей ремней безопасности передних сидений, нагнетательные устройства, контрольную лампу, систему внутренней электропроводки и источники питания.

Система преднатяжителей ремней безопасности передних сидений

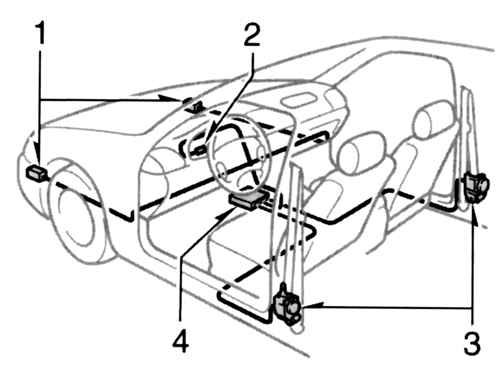

Рис. 1.102. Система преднатяжителей ремней безопасности передних сидений


Система преднатяжителей ремней безопасности передних сидений состоит из следующих основных компонентов, расположение которых показано на рисунке 1.102:
1. Датчики передних пневмоподушек безопасности.
2. Контрольная лампа системы SRS.
3. Узлы натяжителей ремней безопасности передних сидений.
4. Узел датчиков пневмоподушек безопасности.
Устройства преднатяжения ремней безопасности управляются узлом датчика пневмоподушек безопасности. Узел пневмоподушек безопасности состоит из датчика допустимого воздействия и датчика срабатывания пневмоподушек.
При срабатывании преднатяжителей ремней безопасности передних сидений можно услышать рабочий шум, и может быть выпущено небольшое количество газа, похожего на дым. Этот газ является безвредным и не означает возникновение пожара.
После срабатывания натяжителей ремней безопасности передних сидений натяжители ремней безопасности остаются заблокированными.
Ниже перечислены сигналы сигнализатора неисправности системы безопасности, свидетельствующие об неисправности устройства преднатяжения ремней безопасности.
– Световой сигнализатор высвечивается, если ключ поворачивается в положении «ON» или продолжает гореть более 6 с.
– Световой сигнализатор высвечивается во время движения.
– Ремень безопасности переднего сиденья не втягивается, либо не вытягивается из-за неисправности или активации натяжителя ремней безопасности передних сидений.
