2.4.5.11. Проверка масляного зазора в подшипниках распределительного вала

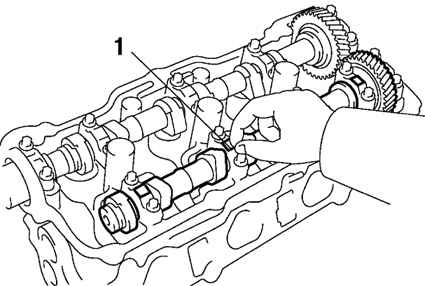

Рис. 2.284. Укладка пластикового калибра на каждую шейку распределительного вала: 1 – пластиковый калибр

Очистите рабочие поверхности шеек распределительного вала и крышек подшипников. Уложите распределительные валы в постели головки блока цилиндров. Положите по кусочку пластикового калибра на каждую шейку распределительного вала (рис. 2.284).

Установите крышки подшипников. Затяните болты крышек моментом затяжки 16 Н·м.

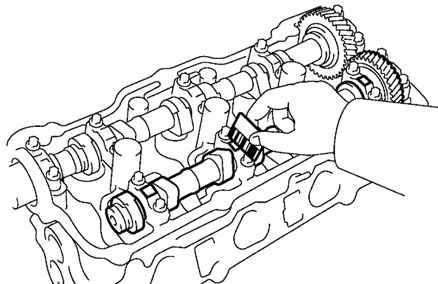

Рис. 2.285. Сплющенный пластиковый калибр

Измерьте ширину сплющенных пластиковых калибров в наиболее широкой части и определите зазор (рис. 2.285).

Радиальный зазор в подшипниках распределительных валов приведен ниже.

Стандартный:

впускных – 0,035–0,072 мм;

выпускных – 0,025–0,062 мм.

Максимально допустимый:

впускных – 0,10 мм;

выпускных – 0,09 мм.

Если зазор больше максимально допустимого, замените распределительный вал. При необходимости замените крышки подшипников и головку блока цилиндров.
