6.10.4. Проверка и регулировка длины выступающего штока

При помощи ручного вакуумного наcoca создайте в усилителе тормоза вакуум - 66,7 кПа (500 мм рт. ст.).

Регулировка длины нажимного штока

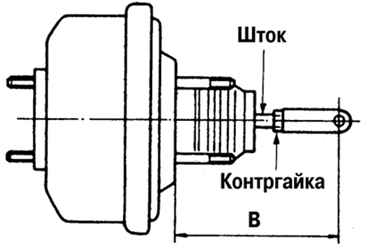

Рис. 6.29. Регулировка длины нажимного штока


Ослабьте контргайку и отрегулируйте длину нажимного штока так, чтобы длина «В» стала равной заданному значению (рис. 6.29).
Регулируйте, пока зазор между выступающей частью штока и винтом не станет равным 0 мм – номинальная длина при показаниях вакуумметра 66,7 кПа (500 мм рт. ст.)
