6.11.6. Измерение биения тормозного диска

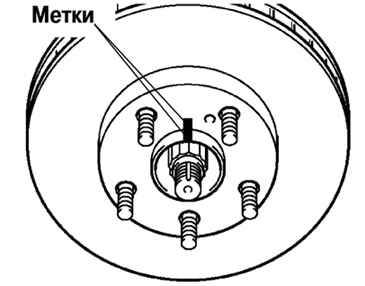

Рис. 6.42. Нанесение меток на втулку оси ступицы и тормозной диск

Нанесите метки на тормозной диск и втулку оси ступицы колеса (рис. 6.42).

Закрепите тормозной диск на ступице колеса при помощи колесных гаек (в 2 местах или более).

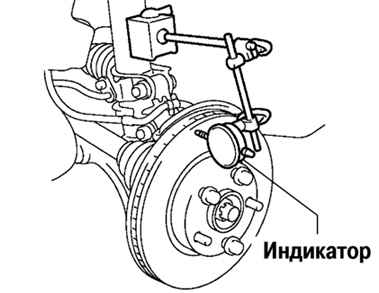

Рис. 6.43. Проверка биения диска с помощью индикатора

Проверьте биение индикатором (рис. 6.43).

Точка измерения:

на расстоянии 10 мм от наружной кромки диска.

максимальное биение: 0,05 мм или менее.

ВНИМАНИЕ Перед проведением измерения убедитесь, что осевой люфт равен 0 мм.

Если биение значительное, отыщите точку минимального биения, последовательно смещая положение установки тормозного диска на ступице на одно отверстие.
