6.11.7. Сборка

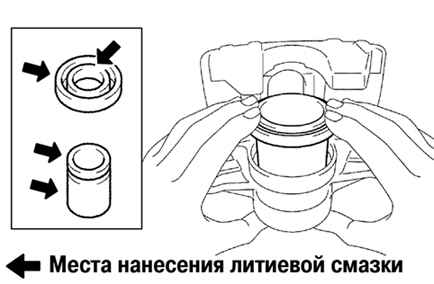

Установка уплотнения в поршень
Рис. 6.44. Установка уплотнения в поршень


Нанесите литиевую смазку для резины на уплотнения поршня и установите их в корпус цилиндра (рис. 6.44).

ВНИМАНИЕ
При установке не применяйте слишком большое усилие, чтобы не повредить детали.

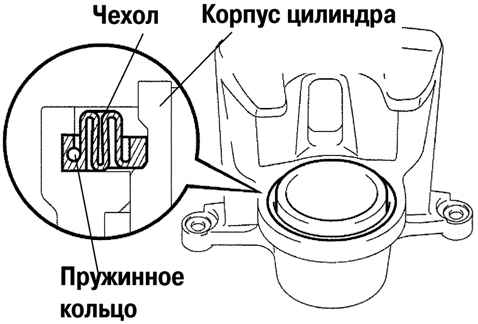

Установка пружинного кольца и чехла тормозного цилиндра
Рис. 6.45. Установка пружинного кольца и чехла тормозного цилиндра


Установите пружинное кольцо чехла тормозного цилиндра и чехол (рис. 6.45).

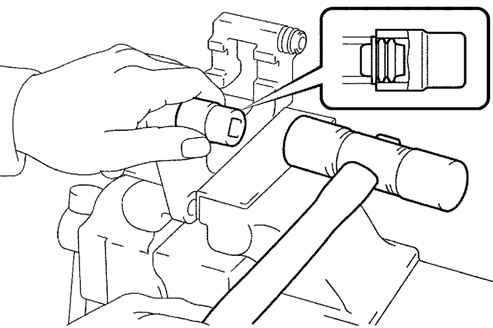

Установка пыльников направляющих пальцев
Рис. 6.46. Установка пыльников направляющих пальцев


С помощью торцевого ключа (19мм) и молотка установите пыльники направляющих пальцев (рис. 6.46).
Предварительно смажьте пыльники литиевой смазкой.
Установите корпус тормозного цилиндра на тормозной диск и затяните крепежные болты.
Момент затяжки: 107 Н·м.
Установите направляющие пальцы.
Установите тормозные колодки.
Установите суппорт.
Затяните крепежные болты.
Момент затяжки: 34 Н·м.
Установите тормозной шланг и затяните гайку крепления.
Момент затяжки: 29 Н·м.
Залейте в бочок тормозную жидкость.
Проверьте, не сочится ли тормозная жидкость из главного цилиндра.
Проверьте трубки и шланги тормозной системы.
Прокачайте тормоза.
Установите колеса.
