6.12.5. Сборка

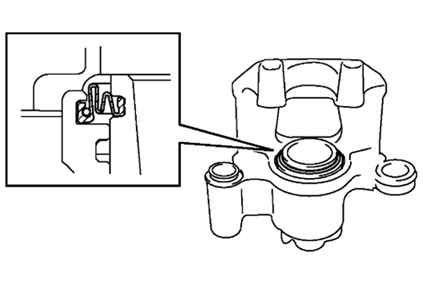

Установка пружинного кольца и чехла тормозного цилиндра
Рис. 6.59. Установка пружинного кольца и чехла тормозного цилиндра


С помощью отвертки установите пружинное кольцо чехла тормозного цилиндра и чехол (рис. 6.59).
Устанавливая пружинное кольцо, не повредите чехол.
Установите направляющие пальцы.
Момент затяжки: 39 Н·м.
С помощью торцевого ключа (8мм) и молотка, установите пыльники направляющих пальцев.
Предварительно смажьте пыльники литиевой смазкой.
Установите крепежные болты корпуса суппорта.
Момент затяжки: 62 Н·м.

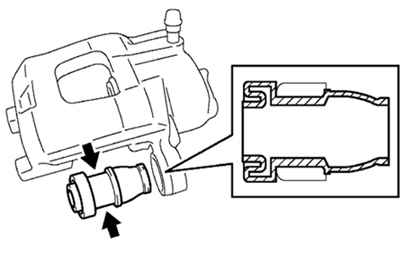

Установка пыльника в крышку суппорта
Рис. 6.60. Установка пыльника в крышку суппорта


Установите пыльник направляющего пальца в крышку суппорта, предварительно смазав его литиевой смазкой (рис. 6.60).
Установите направляющий палец в крышку суппорта.

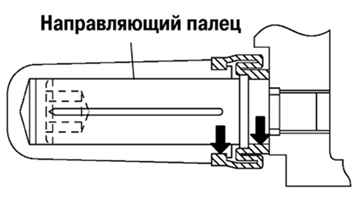

Схема установки направляющего пальца
Рис. 6.61. Схема установки направляющего пальца


Смажьте палец литиевой смазкой и, стараясь не повредить пыльник, вставляйте так, как показано на рисунке 6.61.
Установите новый комплект тормозных колодок.
Установите крышку суппорта.
Остальную сборку осуществляйте в порядке, обратном снятию.
Установите задние колеса.
Проверьте уровень тормозной жидкости.
