6.14. Снятие и установка датчика скорости вращения переднего колеса

Крепления датчика скорости вращения переднего колеса

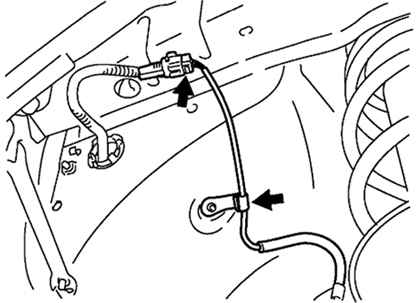

Рис. 6.71. Крепления датчика скорости вращения переднего колеса


Для того чтобы снять датчик скорости вращения переднего колеса, снимите подкрылок и отсоедините разъем датчика и зажим, как показано на рисунке 6.71.

Высвобождение жгута проводов датчика скорости

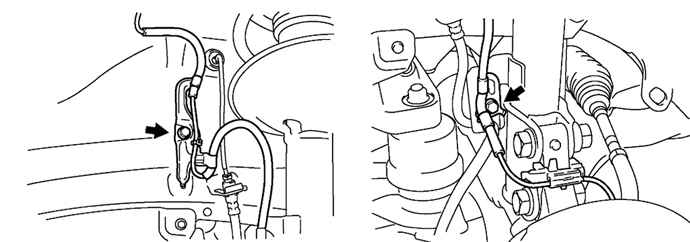

Рис. 6.72. Высвобождение жгута проводов датчика скорости


Отверните болт и снимите кронштейн гибкого шланга и хомут жгута проводов датчика (рис. 6.72).

Снятие датчика скорости

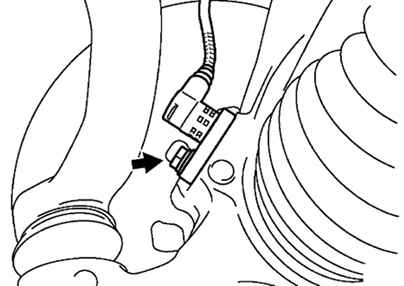

Рис. 6.73. Снятие датчика скорости


Отверните болт и снимите датчик частоты вращения с поворотного кулака (рис. 6.73).
Установка производится в порядке, обратном снятию.
После установки проверьте работу датчика.
