6.6.3. Проверка запаса хода педали

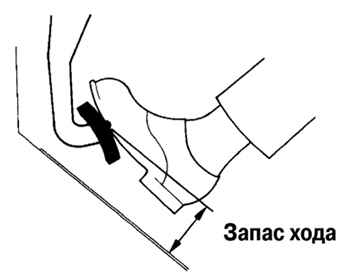

Рис. 6.11. Проверка запаса хода педали тормоза

Опустите рычаг стояночного тормоза. При включенном двигателе нажмите на педаль и измерьте запас хода педали (рис. 6.11).

Запас хода педали тормоза от покрытия пола при усилии нажатия 490 Н: более 70 мм

Если запас хода педали тормоза не соответствует заданному, найдите неисправность тормозной системы.
