6.6.5. Проверка клапана вакуумного усилителя

Снимите хомут и отсоедините вакуумный шланг.

Снимите вакуумный клапан.

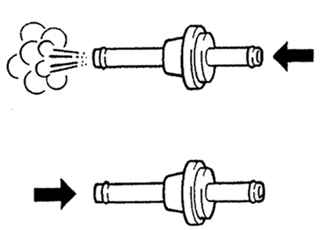

Рис. 6.14. Проверка клапана вакуумного усилителя

Продуйте клапан и проверьте, есть ли свободный выход воздуха из клапана (рис. 6.14).

Если свободного выхода нет, замените клапан.
