7.5.12. Предохранители и реле

Местоположение блоков реле и предохранителей

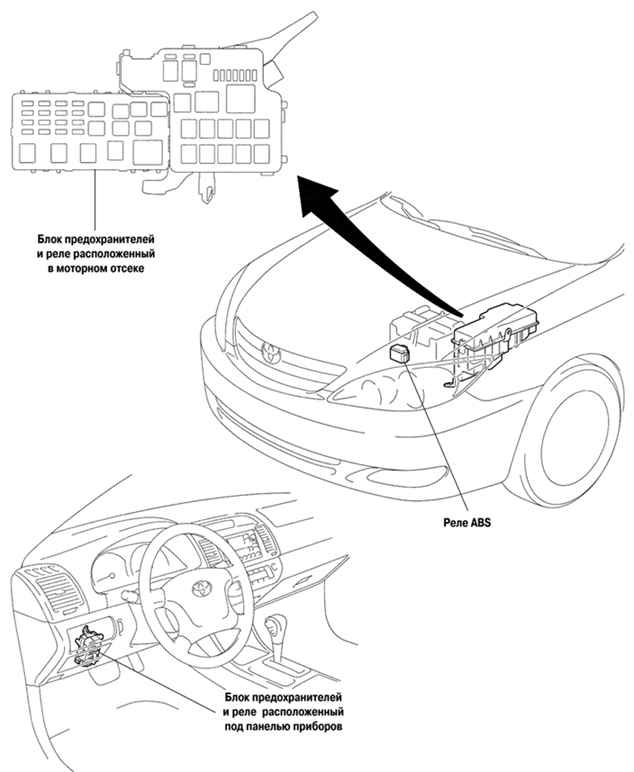

Рис. 7.79. Местоположение блоков реле и предохранителей


Местоположение блоков реле и предохранителей показано на рис. 7.79.

Нумерация реле и предохранителей соединительного блока машинного отделения

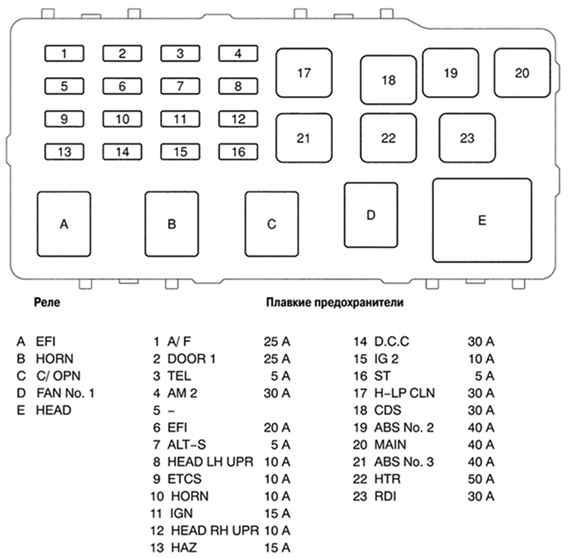

Рис. 7.80. Нумерация реле и предохранителей соединительного блока машинного отделения


Нумерация реле и предохранителей соединительного блока машинного отделения показана на рис. 7.80.

Нумерация реле и предохранителей блока реле машинного отделения и реле ABS

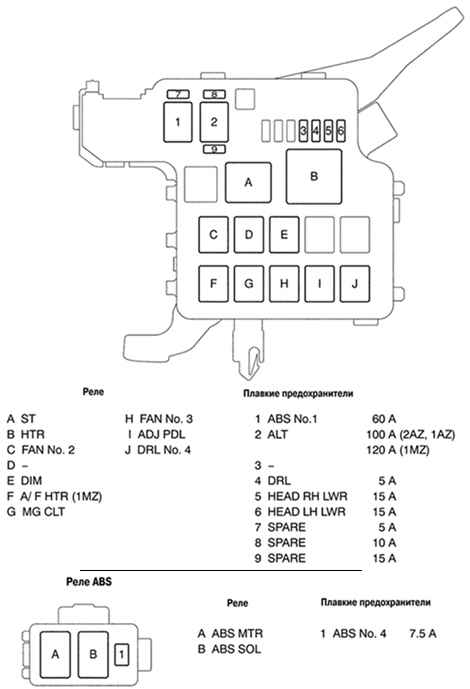

Рис. 7.81. Нумерация реле и предохранителей блока реле машинного отделения и реле ABS


Нумерация реле и предохранителей блока реле машинного отделения и реле ABS показана на рис. 7.81.

Нумерация реле и предохранителей блока реле, расположенного под панелью приборов

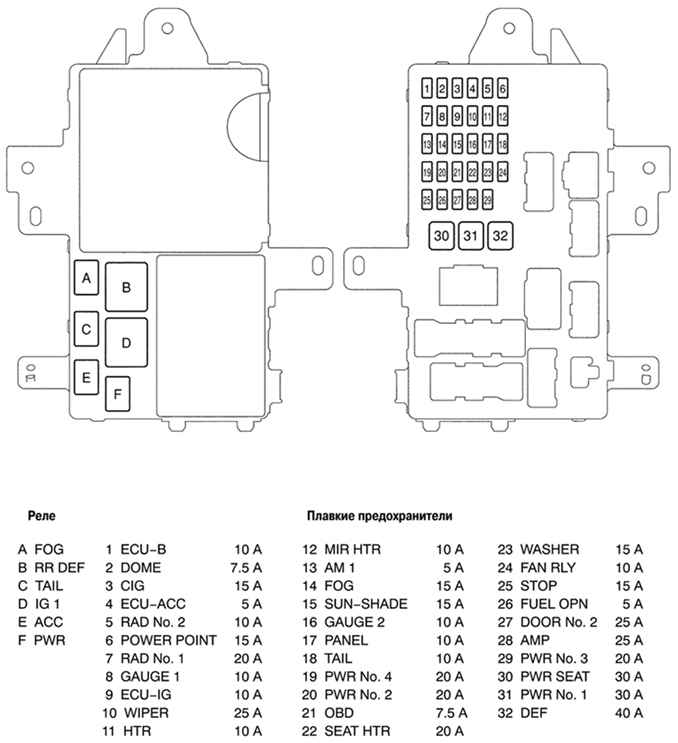

Рис. 7.82. Нумерация реле и предохранителей блока реле, расположенного под панелью приборов


Нумерация реле и предохранителей блока реле, расположенного под панелью приборов показана на рис. 7.82.
